Výběr toho nejlepšího Keystone jack Kočka7 jde o tři základní faktory: typ stínění (STP vs. FTP), styl zakončení konektoru (bez nářadí vs. punch-down) a kompatibilita s vodičem vašeho kabelu . Udělejte to správně a vaše síť bude trvale dosahovat jmenovité šířky pásma 600 MHz Kočka7 na vzdálenost až 100 metrů. Níže uvedené části rozdělují každý bod rozhodnutí pomocí konkrétních specifikací, srovnání a pokynů v reálném světě.
Co dělá Keystone Jack "kompatibilním s Cat7"
Cat7 je norma ISO/IEC 11801 třídy F, nikoli norma TIA/EIA, což znamená, že podrobnosti specifikace se liší od běžnějších klasifikací Cat5e/Cat6. Pravý lichoběžníkový jack Cat7 musí splňovat následující minimální výkonnostní prahy:
| Parametr | Cat6A | Cat7 | Cat7A |
|---|---|---|---|
| Šířka pásma | 500 MHz | 600 MHz | 1000 MHz |
| Maximální přenosová rychlost | 10 Gbps | 10 Gbps | 40–100 Gbps |
| Požadavek na stínění | Volitelné | Povinné (S/FTP) | Povinné (S/FTP) |
| Typ konektoru | RJ45 | GG45 nebo TERA | GG45 nebo TERA |
Všimněte si toho Cat7 nařizuje úplné stínění každé součásti , včetně samotného keystone jacku. Jakýkoli konektor označený jako "Cat7", ale postrádající individuální párové stínění a celkové opletení nesplňuje standard, bez ohledu na marketingová tvrzení.
Typy stínění: Proč nelze S/FTP pro Cat7 vyjednávat
Kabely Cat7 používají konstrukci S/FTP (Screened Foiled Twisted Pair): každý ze čtyř párů je jednotlivě zabalen do fólie a poté je celý svazek uzavřen v opleteném stínění. Keystone jack Cat7 musí pokračovat v této stínící cestě bez přerušení. Zde je význam každého štítku stínění:
- FTP / ScTP – Pouze jedna celková fólie. Vhodné pro Cat6A, nedostatečné pro Cat7.
- S/FTP – Jednotlivé párové fólie plus vnější oplet. Minimum požadované pro Cat7.
- SF/FTP – Jednotlivé párové fólie plus vnější oplet plus vnější fólie. Překračuje požadavky Cat7; běžně používané pro průmyslová prostředí nebo prostředí s vysokým rušením.
Rozbité stínění v koncovém bodě funguje jako anténa a zve ke vstupu EMI. v praxi cizí přeslech (AXT) se může zvýšit až o 30 dB pokud stínění není správně uzemněno na konektoru – dost na to, aby bylo spojení 10GBase-T zcela vypnuto.
Správné uzemnění štítu
Stíněný konektor je užitečný pouze tehdy, je-li uzemněn na jednom konci (na straně patch panelu nebo nástěnné desky). Uzemnění na obou koncích vytváří zemnící smyčku. Hledejte konektory s integrovaným kovovým pouzdrem, které se připevňuje přímo k uzemněnému rámu propojovacího panelu – to eliminuje potřebu samostatného zemnicího vodiče pigtailu a snižuje chyby při instalaci.
GG45 vs. TERA: Výběr správného formátu konektoru Cat7
Cat7 nepoužívá standardní rozhraní RJ45. Dominují dva systémy konektorů a výběr špatného znamená nákup nekompatibilních propojovacích kabelů a čelních panelů:
| Funkce | GG45 | TERA |
|---|---|---|
| Zpětně kompatibilní s RJ45 | Ano | Ne |
| Maximální frekvence | 600 MHz | 1000 MHz |
| Kontaktní místa | 8 (4 rohy) | 8 |
| Nejlepší případ použití | Smíšená prostředí se staršími zařízeními RJ45 | Plná Cat7A nebo účelová infrastruktura Cat7 |
| Dostupnost čelní desky | Široce dostupné | Více omezený |
Pro většinu domácích laboratoří a nasazení v malých firmách GG45 je praktická volba protože stávající propojovací kabely RJ45 budou stále fungovat na výkonnostních úrovních Cat6A, zatímco nativní propojovací kabely Cat7 odemknou plnou šířku pásma 600 MHz.
Styl ukončení: Tool-Mess vs. Punch-Down
Způsob zakončení kabelu do jacku ovlivňuje jak dobu instalace, tak dlouhodobou spolehlivost. Keystone jacky Cat7 se dodávají ve dvou primárních stylech zakončení:

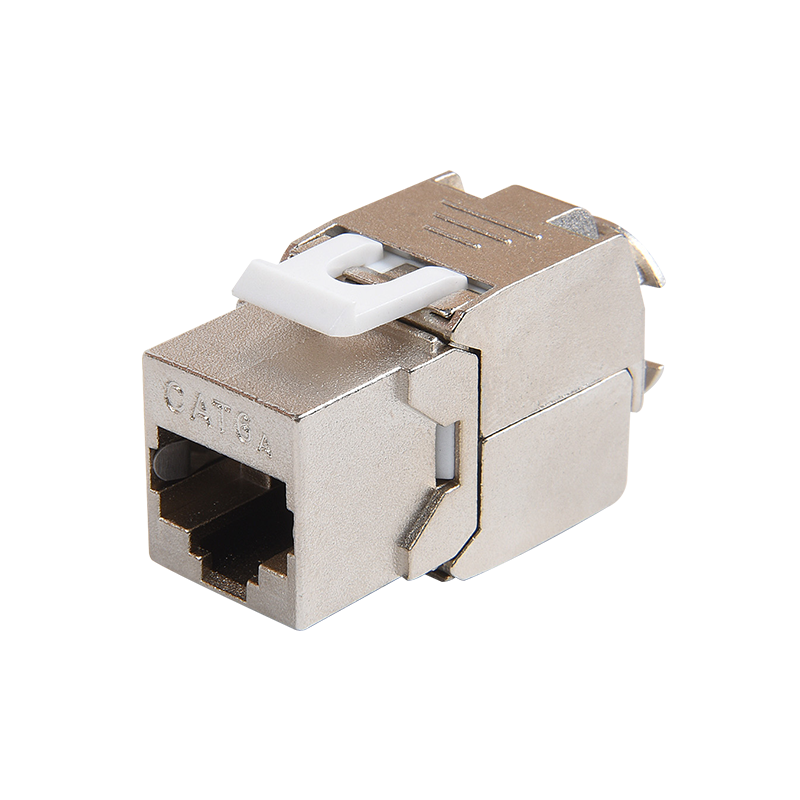

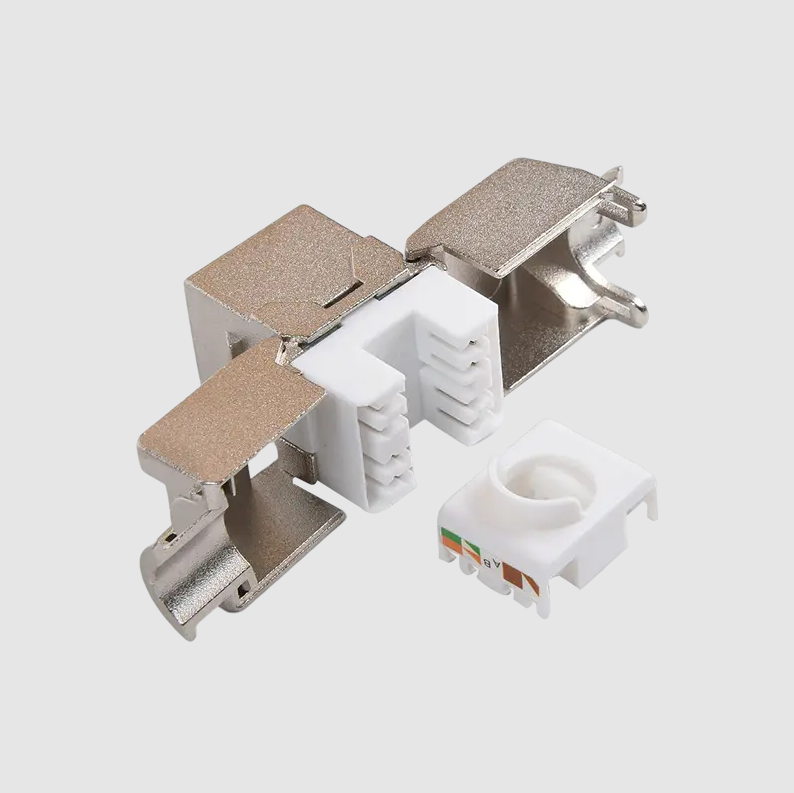

Ukončení bez použití nářadí (IDC klip).
Vodiče jsou vloženy do označených štěrbin a krytka je zaklapnuta dolů, přičemž se současně odřízne a vytvoří kontakt. Mezi výhody patří rychlejší instalace (typicky méně než 2 minuty na zvedák jakmile se procvičí), není potřeba žádný děrovací nástroj a snižuje se riziko přebití vodičů. Kompromisem jsou mírně vyšší náklady na jednotku a méně známý pocit pro zkušené instalátory zvyklé na tradiční metody.
Ukončení Punch-Down (110-styl).
110 děrovací nástroj zasune každý vodič do IDC slotu. Tato metoda je průmyslovým standardem ve strukturované kabeláži a je preferována profesionály provádějícími velkoobjemové práce s propojovacími panely. U Cat7 se ujistěte, že váš děrovací nástroj má a nastavení s nízkým dopadem — nadměrná síla může poškodit štít fólie na jednotlivých párech, což znehodnocuje samotnou ochranu, za kterou jste zaplatili.
Které byste si měli vybrat?
- DIY nebo malé série (1–10 jacků): Bez nářadí je rychlejší a eliminuje náklady na kvalitní děrovací nástroj.
- Profesionální nebo velké běhy (20 zvedáků): Punch-down pomocí kalibrovaného nástroje poskytuje konzistentnější výsledky v měřítku.
- Dovybavení nebo stísněné prostory: Beznástrojové zvedáky mají obvykle kompaktnější zadní profil, snáze se s nimi pracuje za mělkými nástěnnými krabicemi.
Kompatibilita s měřidlem vodiče: Přizpůsobení konektoru vašemu kabelu
Kabely Cat7 se vyrábějí ve variantách s pevným jádrem a lankem, z nichž každá vyžaduje jiný design kontaktu IDC:
- Plný vodič (22–24 AWG): Standardní pro vedení ve stěně. IDC kontakty propíchnou izolaci čistě na pevném drátu. Nepoužívejte pouze lankové jacky s pevným kabelem – kontaktní křidélka mohou selhat správně a způsobit přerušovanou kontinuitu.
- Lankový vodič (26–28 AWG): Používá se pro propojovací kabely. Spletené kontakty IDC mají širší slot pro uchycení více vláken. Použití pouze pevného konektoru na lankovém kabelu vede k vysokému přechodovému odporu a ztrátě signálu.
- Dvojité jacky (22–26 AWG): Přijměte oba typy vodičů. Doporučeno, pokud si nejste jisti specifikací kabelu nebo pokud vytváříte smíšené prostředí.
Před nákupem vždy ověřte, zda rozsah AWG vytištěný na těle konektoru odpovídá průřezu vodiče vašeho kabelu.
Konfigurace zapojení: T568A vs. T568B
Keystone jack Kočka7s podporují schémata zapojení T568A i T568B. Samotné schéma neovlivňuje výkon — důležitá je konzistence všech jacků, propojovacích panelů a propojovacích kabelů ve stejném běhu. Smícháním T568A na jednom konci s T568B na druhém vznikne křížený kabel, který nebude fungovat se standardními síťovými přepínači.
- T568B je nejběžnější v severoamerických komerčních instalacích.
- T568A je preferován ve vládních a některých mezinárodních instalacích a je vyžadován ANSI/TIA-570-C pro domácí elektroinstalaci.
Většina jacků Cat7 obsahuje barevně odlišená schémata zapojení pro obě schémata na těle nebo v balení. Vyberte si jeden a svůj výběr zdokumentujte – to ochrání každého, kdo provádí údržbu po letech.
Klíčové specifikace, které je třeba zkontrolovat před nákupem
Tento kontrolní seznam použijte při vyhodnocování jakéhokoli seznamu nebo datového listu jacku Cat7:
- Jmenovitá šířka pásma: Musí být ≥ 600 MHz. Cokoli nižší je Cat6A nebo nižší.
- stínění: Konstrukce S/FTP s vodivým pouzdrem, které se hodí k uzemněnému panelu.
- Vložný útlum na 600 MHz: Mělo by být ≤ 0,4 dB pro kanálový model ISO/IEC 11801.
- NEXT (Near-End Crosstalk) na 600 MHz: Pro rezervu nad minimem hledejte hodnoty ≥ 60 dB.
- Zpětná ztráta při 600 MHz: ≥ 15 dB je praktický práh pro spolehlivost 10GBase-T.
- Rozsah vodičů: Potvrďte, že odpovídá AWG vašeho kabelu (obvykle 22–24 AWG pro pevnou vestavnou Cat7).
- Cykly páření: Kvalitní zvedáky jsou dimenzovány na ≥ 750 vložení. Rozpočtové jednotky často uvádějí pouze 200.
- Kontaktní pokovení: Pozlacené kontakty (≥ 50 µin) odolávají oxidaci a dlouhodobě si udržují nízký přechodový odpor.
Běžné instalační chyby, které snižují výkon Cat7
Dokonce i jack nejvyšší specifikace může mít nižší výkon, pokud je nainstalován nesprávně. Toto jsou nejčastější chyby:
- Nadměrné rozkroucení při ukončení: Cat7 umožňuje max 13 mm (0,5 palce) nezkrouceného vodiče na zdířce. Překročení této hodnoty zvyšuje přeslechy a může selhat v certifikačním testu kanálu.
- Neudržování odkapávací smyčky na štítu: Při vedení stíněného kabelu dutinami ve stěně ponechte malou smyčku, aby se zabránilo pronikání vlhkosti podél opletení do pouzdra konektoru.
- Přílišné utažení kabelových spojek: Stlačování S/FTP kabelu v ohybech deformuje jednotlivé párové fólie a vytváří impedanční nespojitosti. Na běhu Cat7 používejte suchý zip místo plastových stahovacích pásků.
- Porušení minimálního poloměru ohybu: Kabel Cat7 má minimální poloměr ohybu 8× průměr kabelu (typicky ~60 mm pro kabel o průměru 7,5 mm). Pevnější ohyby způsobují odrazy, které selžou při testech ztráty návratnosti.
- Míchání stíněných a nestíněných komponent: Použití konektoru Cat7 na nestíněném kabelu Cat6A nebo naopak neguje výhodu stínění a vytváří diskontinuity země.
Kdy si vybrat Cat7 Keystone Jack vs. Cat6A
Infrastruktura Cat7 stojí zhruba o 20–35 % více než ekvivalentní instalace Cat6A. Tato prémie je oprávněná ve specifických scénářích, ale zbytečná v jiných:
| Scénář | Doporučený standard | Důvod |
|---|---|---|
| Doma nebo malá kancelář, 1 Gbps switch | Cat6 nebo Cat6A | Cat7 režie zbytečné |
| 10 Gbps páteř, čisté prostředí | Cat6A | Cat6A splňuje 10GBase-T za nižší cenu |
| 10 Gbps běží v blízkosti zářivkového osvětlení nebo motorů | Cat7 | S/FTP stínění odmítá EMI |
| Zajištění do budoucna pro 25/40 Gbps | Cat7A | Vyžaduje se šířka pásma 1000 MHz |
| Průmyslová / výrobní podlaha | Cat7 nebo Cat7A | Těžké EMI prostředí vyžaduje plné stínění |
Testování ukončení Cat7 po instalaci
Provozní tester je jediný způsob, jak potvrdit, že kanál Cat7 splňuje specifikace. Základní wiremap testery jsou nedostatečné — neměří parametry frekvenční domény. Použijte tester schopný Přesnost úrovně IIIe nebo úrovně IV (podle IEC 61935-1) pro certifikaci kanálu Cat7. Klíčové testy ke spuštění:
- Wiremap: Ověřuje kontinuitu pinů a nepřítomnost zkřížených, rozdělených nebo obrácených párů.
- Rozmítání ztráty vložení (až 600 MHz): Potvrzuje, že útlum signálu zůstává v rámci limitu kanálu Cat7 v celém frekvenčním rozsahu.
- NEXT a FEXT: Měření přeslechů, která zachycují problémy s nezkroucenými vodiči v koncovém bodě jacku.
- Kontinuita štítu: Ověřuje, zda je svodný drát nebo opletení připojeno ke konci bez zkratu k párům vodičů.
Pokud kanál selže, jsou nejčastějšími viníky nadměrné překroucení konektoru, poškozená párová fólie nebo chybějící zemnící spojení stínění – to vše lze řešit opětovným ukončením konektoru namísto výměny vedení kabelu.
