Instalátor stojí u nově oblečeného 24portového patch panelu s ručním testerem v jedné ruce a PoE kamerou, která neustále vypadává offline ve druhé. Spojení prochází kontinuitou, ale úloha stále selže na přepínači. Tato mezera je důvodem, proč by měl být tester měděných kabelů vybírán podle otázky, na kterou odpovídá, nikoli podle počtu LED diod na pouzdru. Signál kontinuity může prokázat, že měď je připojena. Tester map může ukázat, které kolíky jsou zkřížené. Funkce reflektometru délky a časové oblasti může ukazovat na rozdrcený kabel nebo můstek. Kvalifikační nebo certifikační tester může ukázat, zda má odkaz pro aplikaci dostatečnou výkonnostní rezervu. Správné rozhodnutí o nákupu začíná selháním, které očekáváte, že zjistíte, standardy, které musíte zdokumentovat, a množstvím odkazů, které váš tým každý týden ukončí.
Co musí tester měděných kabelů dokázat, než přijmete odkaz
Tester měděných kabelů není jedna kategorie produktů. Je to rodina nástrojů s velmi odlišnými funkcemi. Na spodním konci základní tester kontinuity odpovídá na úzkou otázku: existuje vodivá cesta z jednoho konce kabelu na druhý? To je užitečné pro rychlou kontrolu podezřelého propojovacího kabelu, reproduktorové linky nebo poplašného obvodu. Nestačí datový spoj, který musí podporovat gigabitový Ethernet, PoE nebo předání záruky.
Tester drátových map přidává ověření pin-by-pin. Může zachytit zkřížený pár, rozdělený pár, zkrat mezi vodiči nebo chybějící spojení na jednom pinu. Pro přesuny, přidávání a změny jsou tónový generátor a sonda často spárovány s mapou vodičů, takže technik může najít neoznačený kabel v přeplněném stojanu. Tato kombinace je praktická pro údržbářské práce, ale stále neměří délku ani vysokofrekvenční výkon.
Tester délky a místa poruchy používá reflektometrii v časové doméně nebo podobnou pulzní metodu k odhadu vzdálenosti k přerušení, zkratu nebo špatnému ukončení. Zde se tester měděných kabelů stává nástrojem pro odstraňování problémů spíše než běžným nebo no-go boxem. Pokud spojení selže a kabel zmizí ve stropě, může rozdíl mezi 12metrovou a 42metrovou poruchou rozhodnout, zda tým otevře jednu stěnu nebo celou chodbu.
Nad tím sedí kvalifikační testeři a certifikační testeři. Kvalifikátor se často používá ke kontrole, zda existující linka může podporovat pojmenovanou rychlost Ethernet nebo třídu PoE. Certifikátor měří podle standardu kabeláže a vytváří zprávu, kterou lze předat klientovi, konzultantovi nebo záručnímu programu. Níže uvedená tabulka ukazuje, jak se rozhodnutí mění s třídou testeru.
| Třída testerů | Otázka to odpovídá | Typické použití | Důležitý limit |
|---|---|---|---|
| Základní tester kontinuity | Existuje vodivá cesta? | Rychlé kontroly podezřelých propojovacích kabelů a nízkorychlostních kabelů | Neprokazuje pinout, délku nebo datový výkon |
| Wiremap a tónový tester | Jsou vodiče ve správném pořadí? | Přesouvá, přidává, mění a umístění kabelů ve stojanu | Omezená délka a přehled o výkonu |
| Tester délky a TDR | Kde je chyba a jak je daleko? | Vyhledání zlomů, zkratů a špatných zakončení ve stěnách | Vyžaduje správnou rychlost šíření a nastavení |
| Kvalifikační tester | Bude tento odkaz podporovat danou aplikaci Ethernet nebo PoE? | Předběžná kontrola odkazů před instalací přepínačů | Nenahrazuje formální certifikaci |
| Certifikační tester | Splňuje odkaz pojmenovanou normu kabeláže? | Předání, záruka a převzetí třetí stranou | Vyšší náklady a přísnější kalibrační kázeň |
Pro dodavatele je často praktickou odpovědí dvouvrstvá sada. Kompaktní drátová mapa a tester tónů zpracovává každodenní servisní hovory, zatímco kvalifikační nebo certifikační jednotka je rezervována pro přijetí projektu. Pro distributora nebo velkoobchodníka platí stejná logika pro výběr zásob: noste třídu testerů, která odpovídá projektům, které vaši zákazníci skutečně provozují, nejen nejvyšší specifikaci v datovém listu.
Čtyři testovací vrstvy: kontinuita, Wiremap, délka a výkon
Testování mědi se snáze plánuje, když je rozděleno do čtyř vrstev. První vrstvou je kontinuita. Toto je nejjednodušší kontrola a nejsnáze se špatně čte. Spojení může mít kontinuitu na každém vodiči a přesto selže, protože páry jsou rozděleny, zakončení je příliš nezakroucené nebo kabel je nesprávné kategorie. Kontinuita je výchozím bodem, nikoli výsledkem přijetí.
Druhá vrstva je wiremap. Dobrý tester měděných kabelů by měl jasně ukazovat mapování pin-to-pin, včetně kontinuity stínění na stíněných spojích. Wiremap zachytí obrácené páry, zkřížené páry, rozdělené páry a otevření nebo zkraty. V prostředí propojovacího panelu jsou výsledky wiremap také rychlým způsobem, jak potvrdit, že štítek portu, štítek zásuvky a port propojovacího panelu odkazují na stejný fyzický odkaz. To zní jednoduše, ale chyby v označování jsou běžným zdrojem zpětných volání.
Třetí vrstvou je délka a místo poruchy. Délka je důležitá ze dvou důvodů. Za prvé, spojení, které překračuje limit délky kanálu, může stále projít základní mapou, ale selhat při výkonu na vyšších frekvencích. Za druhé, měření na dálku pomáhá technikovi najít poškozenou sekci bez hádání. Tester, který ukazuje vzdálenost k poruše, spolu s uloženou kabelovou knihovnou pro různé hodnoty rychlosti šíření, je užitečnější než tester, který zobrazuje pouze obecný chybový kód.
Čtvrtou vrstvou je výkon. To pokrývá ztrátu vložení, ztrátu návratem, přeslechy na blízkém konci a další parametry, které jsou důležité pro spoje Cat5e, Cat6, Cat6A a Cat7. Zahrnuje také chování PoE. Spojení může projít mapou vodičů a stále se zahřívá, klesá napětí nebo selže vyjednávání, když je připojeno napájené zařízení. Tester měděných kabelů s testováním odporu a zátěže PoE může odhalit problémy, které jednoduchá jednotka wiremap mine.
- Kontinuita: potvrzuje vodivou cestu, ale ne párovou geometrii nebo výkon.
- Wiremap: potvrzuje pořadí kolíků a kontinuitu štítu a zachycuje rozdělené páry.
- Délka a TDR: vyhledá přestávky, zkraty a špatná zakončení podle vzdálenosti.
- Výkon a PoE: zkontroluje, zda odkaz podporuje zamýšlenou aplikaci.
V projektu strukturované kabeláže by měly být tyto vrstvy aplikovány v pořadí. Necertifikujte odkaz, dokud nebude drátová mapa čistá. Než zkontrolujete zakončení a propojovací kabel, nepronásledujte selhání výkonu. Tester je nejcennější, když zkrátí tuto sekvenci, ne když vytvoří jediný zelený výsledek, který skryje důvod selhání.
Kde se měděné testery hodí do projektu strukturované kabeláže
Praktickým způsobem, jak naplánovat přejímací práce, je podívat se na to, kam pozornost obvykle směřuje přes měděné spojení. Níže uvedený graf je ilustrativní plánovací pohled, nikoli benchmark z konkrétního webu. Má pomoci projektovému týmu rozhodnout se, které testovací funkce si zaslouží nejvíce času a které lze zvládnout pomocí jednoduššího nástroje.
Pro dodavatele je graf užitečný, protože odděluje zkušební práci od předávací práce. Odkaz může být technicky v pořádku a přesto může způsobit spor, pokud se označení portů, testovací záznamy a plány propojovacích panelů neshodují. Tester měděných kabelů, který ukládá výsledky a exportuje je v čistém formátu, toto tření snižuje. Usnadňuje také porovnání neúspěšného odkazu se známým dobrým referenčním odkazem na stejném podlaží.
Pro tým zařízení stejný graf naznačuje jiný nákupní model. Tým nemusí potřebovat úplnou certifikační jednotku pro každý přesun, přidání a změnu. Kompaktní zkoušečka map a délek plus malá sada referenčních propojovacích kabelů zvládne většinu denních kontrol. Certifikační jednotka může být vyhrazena pro novou výstavbu, velké modernizace nebo případy, kdy klient vyžaduje formální zprávy. Toto rozdělení chrání kapitálový rozpočet a udržuje jednodušší tester k dispozici pro rychlou odezvu.
Pro distributora nebo velkoobchodníka může tabulka vést produktový mix. Zákazníci, kteří instalují keystone konektory, propojovací panely a čelní desky, potřebují testery, které odpovídají kategoriím, které prodávají. Zákazník pracující převážně s linkami Cat6 a Cat6A se bude starat o wiremap, kontinuitu štítu, délku a kontrolu PoE. Zákazníkovi, který pracuje na hlasové nebo nízkorychlostní řídicí kabeláži, může více záležet na tónu a kontinuitě. Skladování pouze jedné třídy testerů zanechává mezeru na jednom konci trhu.
Připojení hardwaru ovlivňuje to, co tester vidí
Tester měděných kabelů měří linku, která existuje, nikoli linku, která byla specifikována. Tento rozdíl je důležitý, protože spojovací hardware je součástí elektrické cesty. Keystone jack Cat6 zakončený příliš velkým kroucením, propojovací panel s uvolněným zadním připojením nebo propojovací kabel s poškozenou zástrčkou mohou způsobit selhání, které vypadá jako problém s kabelem. Před výměnou kabelu zkontrolujte koncové body a propojovací kabely.
Konektory Keystone jsou běžným slabým místem v zakončeních pole. Zvedák může být dimenzován pro Cat6 nebo Cat6A, ale výkon závisí na správě páru, usazení vodičů a odlehčení tahu. Tester s přehledným zobrazením wiremap a čtením délky může pomoci oddělit špatné zakončení od přerušení kabelu. Pokud je délka správná a drátová mapa je čistá, ale výsledek výkonu je okrajový, další kontrolou je obvykle jack a propojovací kabel, nikoli hromadný kabel.

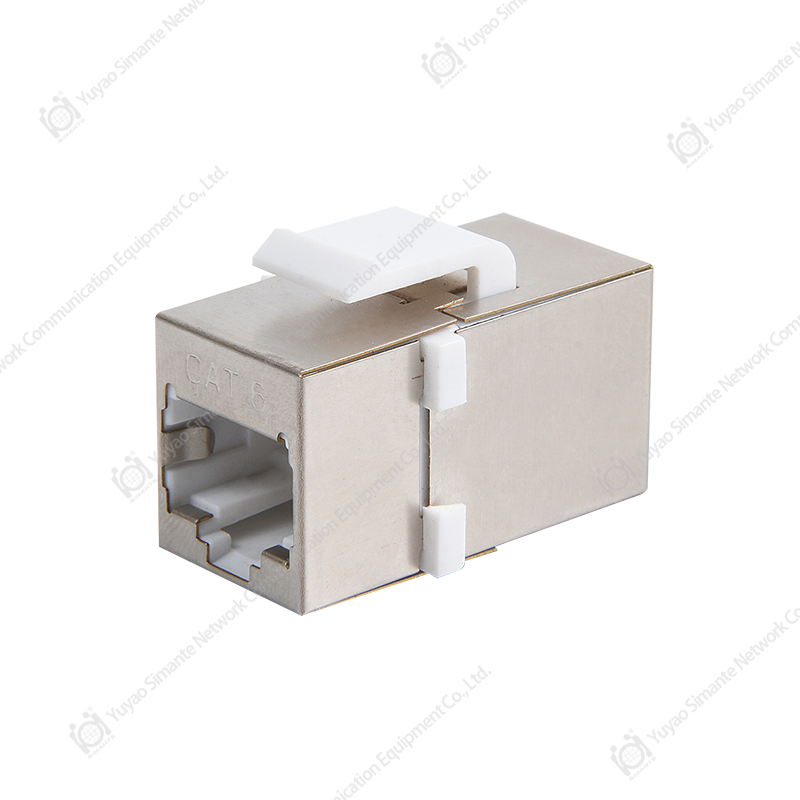

CAT6 Keystone Jack ve variantách stíněných, UTP a bez nářadí Porovnejte stíněné, UTP, beznástrojové a šikmé CAT6 jacky s 110 nebo Krone IDC zakončením, když výsledky v terénu ukazují na zakončení spíše než na hromadný kabel. Zobrazit produkt → Propojovací panely vytvářejí podobný efekt na druhém konci odkazu. Panel s vysokou hustotou může vypadat úhledně zepředu a stále má špatné zadní zakončení na jednom portu. Když tester hlásí selhání na jednom portu, porovnejte jej se sousedním portem na stejném panelu. Pokud sousední port prochází se stejným propojovacím kabelem a stejným testovacím nastavením, je chyba pravděpodobněji v zakončení panelu nebo v horizontálním kabelu než v testeru.
Čelní desky a krabice pro povrchovou montáž jsou mechanické části, ale ovlivňují také spojení. Čelní deska, která namáhá konektor, nebo povrchová krabice, která ohýbá kabel za jeho poloměr ohybu, může způsobit problém se ztrátou zpětného toku, který se objeví až po instalaci krytu. Otestujte propojení s nasazenou koncovou sestavou, když to projekt umožňuje. Zkoušečka měděných kabelů použitá před nasazením krytu může přehlédnout problém, který se objeví po vložení kabelu do krabice.
Pro kupující, kteří získávají jak testery, tak spojovací hardware, pomáhá spolupracovat s výrobcem, který rozumí celému měděnému systému. Dodavatel, který dokáže vysvětlit zakončení konektorů, zapojení propojovacích panelů a testovací limity, je užitečnější než dodavatel, který uvádí pouze cenu za kus. To platí zejména pro velkoobchodníka, který vyrábí sadu pro dodavatele, protože sada by měla obsahovat testery, propojovací kabely, konektory a panely, které jsou kompatibilní v terénu.
PoE, stíněné kabely a chyby, které se nezobrazují v Wiremap
Díky napájení přes Ethernet je testování mědi důležitější, nikoli méně. Spojení, které perfektně přenáší data při nízkém výkonu, může selhat, když napájené zařízení odebírá proud. Příznaky mohou být nepatrné: kamera se v noci restartuje, přístupový bod klesne pod zatížením nebo telefon PoE funguje na jednom portu, ale ne na jiném. Základní tester drátových map může ukázat, že všech osm vodičů je správných, a přesto pomine příčinu.
Jedním z běžných problémů je nerovnováha odporu. Pokud má jeden vodič v páru vyšší odpor než jeho partner, může spojení projít jednoduchou kontrolou kontinuity, ale při zatížení PoE může způsobit nadměrné zahřívání nebo pokles napětí. Tester s měřením odporu a testováním zátěže PoE může tento stav odhalit. Dalším problémem je špatné zalisování nebo připojení posunutím izolace, které mění odpor, když se kabel zahřeje. Tyto závady je obtížné najít statickým testem, takže tester, který aplikuje zátěž nebo zaznamená hodnoty odporu, je informativnější.
Stíněné kabely přidávají další vrstvu. Na spojení F/UTP nebo S/FTP není stínění datovým vodičem, ale přesto potřebuje spojitost a správné propojení. Pokud je vypouštěcí vodič na jednom konci otevřený, může spojení projít mapou vodičů a stále se chovat špatně v elektricky hlučném prostředí. Tester, který kontroluje kontinuitu stínění a dokáže identifikovat cestu stínění, je užitečný pro průmyslové provozy, nemocnice a husté bezdrátové aplikace, kde je elektromagnetické rušení skutečným problémem.
PoE také mění otázku přijetí. Tým možná bude muset potvrdit nejen to, že spojení splňuje kategorii kabeláže, ale také to, že kanál může dodávat požadovanou třídu výkonu po instalované délce. To není důvod k přeskočení certifikace. Je to důvod, proč do akceptačního procesu přidat kontrolu PoE a zaznamenat výsledek s ID odkazu. Pokud zařízení později selže, záznam ukáže, zda byl odkaz testován při zatížení a co tester hlásil.
Pro dodavatele je praktické pravidlo jednoduché: nepoužívejte tester kontinuity jako jediný nástroj na projektu PoE. Použijte tester měděných kabelů, který dokáže zobrazit drátovou mapu, délku, odpor a chování PoE, a ponechejte si referenční odkaz, o kterém víte, že je dobrý pro srovnání. Tento referenční odkaz je často užitečnější než dlouhý seznam specifikací, protože poskytuje technikovi základní linii za stejných podmínek.
Polní testovací postup, který snižuje zpětná volání
Tester je jen tak dobrý, jak dobrý je postup kolem něj. Následující sekvence je praktickou rutinou pro měděné spoje. Nenahrazuje specifikaci projektu, ale pomáhá týmu produkovat konzistentní výsledky a vyhnout se opakovaným návštěvám.
- Před testováním potvrďte identitu odkazu. Porovnejte štítek zásuvky, port propojovacího panelu a půdorys. Správný test na špatném portu je stále špatný výsledek.
- Zkontrolujte zakončení. Zkontrolujte rozpletení páru, usazení vodiče, odlehčení tahu a poloměr ohybu na zdířce, panelu a čelní desce.
- Pokud je to možné, vyzkoušejte poslední propojovací kabely. Referenční kabel, o kterém se ví, že je dobrý, pomáhá oddělit selhání spojení od selhání kabelu.
- Nejprve spusťte wiremap a stínění. Před přechodem na výkonnostní testy vyřešte otevření, zkraty, zkřížené páry a rozdělené páry.
- Zkontrolujte délku a vzdálenost poruchy. Porovnejte odečet s návrhovou délkou a nastavením knihovny kabelů.
- Spusťte požadovaný test výkonu pro kategorii a aplikaci. Uložte výsledek s ID propojení a nastavením testeru.
- Přidejte kontrolu PoE, kdy bude odkaz napájet zařízení. Zaznamenejte výsledek a poznamenejte si třídu zařízení nebo stav zatížení.
- Po jakékoli nápravě znovu otestujte. Neupravujte neúspěšný výsledek do průchodu; vytvořte nový záznam, aby byla historie jasná.

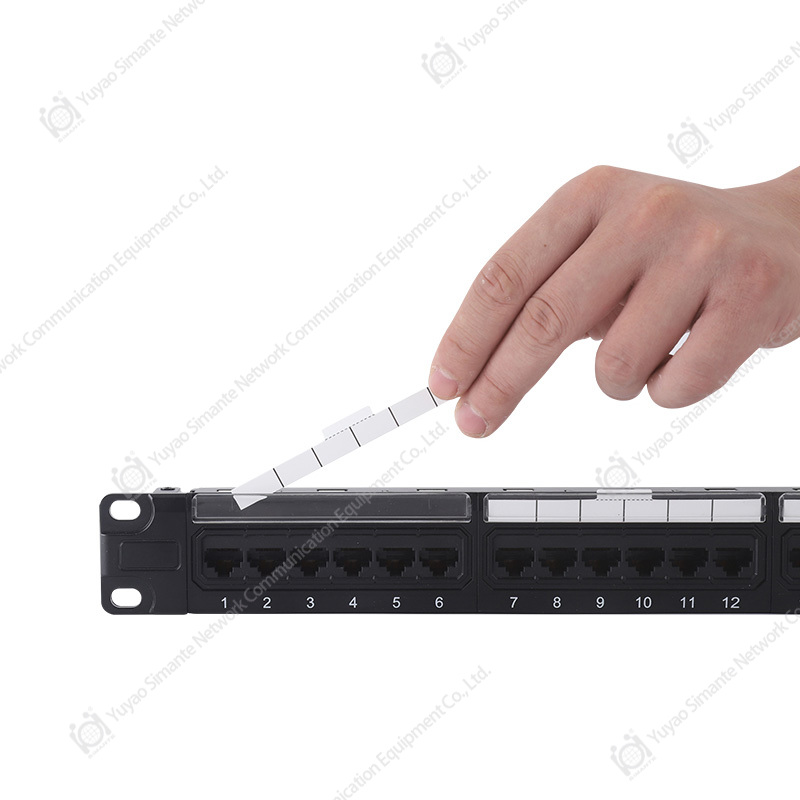

Patch panely CAT6 pro strukturovanou kabeláž montovanou do racku Prohlédněte si 0,5U až 2U UTP a stíněné CAT6 panely se zakončením 110/Krone IDC při porovnávání hardwaru kabeláže a testování nastavení v rámci projektu. Zobrazit produkt → Tento postup také pomáhá, když projekt používá kombinaci hardwaru Cat6 a Cat6A. Nastavení testeru, referenční kabely a limity propojení musí odpovídat testované kategorii. Spojení Cat6A testované s adaptérem Cat6 nebo referenčním kabelem Cat5e může poskytnout výsledek, který je technicky platný pro nesprávné nastavení. Udržujte adaptéry a referenční kabely označené a zkontrolujte je, když výsledek vypadá nekonzistentně se zbytkem podlahy.
Pro projektového manažera není nejcennějším výstupem výsledek jednoho průchodu. Je to soubor záznamů, které ukazují, co bylo testováno, s jakým nastavením, kým a kdy. Tester měděných kabelů s funkcí ukládání a exportu to umožňuje. Pokud tester nemá žádné úložiště, tým by měl stále uchovávat ruční protokol s ID propojení, typem testu, výsledkem a poznámkami k nápravě. Protokol je to, co chrání dodavatele, když je odkaz později zpochybněn.
Kontrolní seznam nákupu pro distributory a dodavatele
Nákup zkoušečky měděných kabelů je rozhodnutí o nákupu stejně jako technické rozhodnutí. Nejnižší cena za jednotku může být zavádějící, pokud tester postrádá adaptéry, podporu firmwaru nebo kalibrační cestu potřebnou pro dané projekty. Následující kontrolní seznam pomáhá dodavateli nebo distributorovi porovnávat nabídky v bodech, které ovlivňují použití v terénu.
- Testovací funkce: ověřte drátovou mapu, délku, tón, TDR, PoE a výkonnostní schopnost ve srovnání se skutečným projektovým mixem.
- Podpora kategorií: zkontrolujte deklarovanou podporu pro odkazy Cat5e, Cat6, Cat6A a Cat7, včetně stíněných variant.
- Rozsah konektorů a adaptérů: ověřte, že tester akceptuje zástrčky a adaptéry používané v regionu a na projektu.
- Kalibrace a servis: zeptejte se na intervaly kalibrace, servis a aktualizace firmwaru.
- Správa výsledků: zkontrolujte úložiště, formát exportu, označování odkazů a software pro vytváření zpráv.
- Trvanlivost v terénu: zkontrolovat životnost baterie, ochranu pouzdra, čitelnost displeje a provozní teplotu.
- Školení a dokumentace: vyžádejte si průvodce rychlým startem a školicí materiály pro nové techniky.
- Podpora dodavatele: potvrdit, že výrobce nebo velkoobchodník může dodat náhradní adaptéry a referenční kabely.

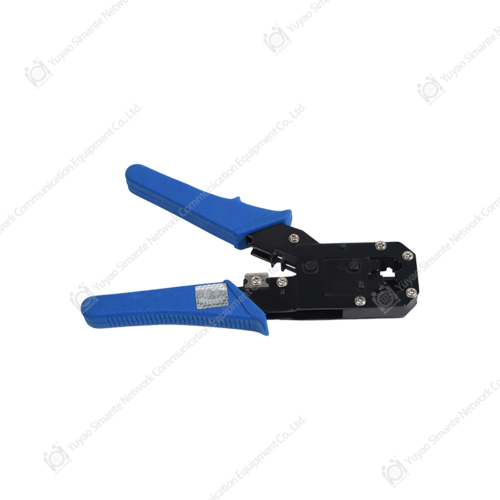

Krimpovací a ukončovací nástroje pro instalace síťové kabeláže Při sestavování kabeláže podle potřeb testeru a konektoru si prohlédněte krimpovací a ukončovací nástroje pro 8P modulární, 90stupňové a 180stupňové konektory. Zobrazit produkt → Pro distributora by měl být tester hodnocen jako součást kabelové sady. Sada může obsahovat zkoušečku měděných kabelů, referenční propojovací kabely, tónovou sondu, krimpovací nástroj a výběr konektorů keystone a čelních desek. Dodavatel, který si koupí tester sám, se může vrátit pro příslušenství později, ale sada, která odpovídá místnímu mixu projektu, se snáze prodává a snáze podporuje. Stejná logika platí pro velkoobchodníka obsluhujícího více instalačních firem: produktový mix by měl odrážet kategorie a konektory, které se pohybují společně.
Při porovnávání výrobce nebo dodavatele požadujte jasné vyjádření toho, co tester dělá a co neměří. Dobrý dodavatel vysvětlí rozdíl mezi kontinuitou, kvalifikací a certifikací místo toho, aby je považoval za synonyma. Tento druh podpory snižuje návratnost a buduje důvěru u dodavatelů, kteří potřebují nástroj, na který se mohou v rámci projektů spolehnout. Pomáhá také kupujícímu vyhnout se přeplácení funkcí, které nebudou nikdy použity, nebo nedostatečnému nákupu u projektu, který vyžaduje formální zprávy.
Časté chyby při nákupu nebo používání zkoušečky měděných kabelů
Většina problémů s testerem není způsobena vadným přístrojem. Pocházejí z nesouladu mezi testerem a úlohou nebo z nastavení testu, které nebylo kontrolováno. Níže uvedená tabulka uvádí běžné chyby a praktické opravy.
| Omyl | Co se stane | Praktická oprava |
|---|---|---|
| Použití testeru kontinuity pro akceptaci dat | Spojení projde kontinuitou, ale selže wiremap nebo výkon | Použijte tester, který hlásí drátovou mapu, délku a požadovanou kontrolu výkonu |
| Testování s neznámým propojovacím kabelem | Dobrý spoj je označen jako špatný nebo je v provozu špatný kabel | Uschovejte označené referenční šňůry a otestujte je samostatně |
| Ignorování kontinuity štítu | Stíněný spoj propouští data, ale v hlučných oblastech funguje špatně | V rámci testu mapování vodičů zkontrolujte kontinuitu stínění a spojení |
| Přeskočí kontroly zatížení PoE | Zařízení se restartuje nebo vypadne pod proudem, i když testy dat projdou | Přidejte odpor a PoE zkontroluje, kdy bude linka napájet zařízení |
| Výsledky se neukládají | Spory při předání a žádná historie pro pozdější závady | Uložte ID odkazu, typ testu, nastavení a výsledek v době testu |
Další častou chybou je předpoklad, že tester vyšší kategorie automaticky řeší problém nižší kategorie. Certifikační tester je cenný, ale neopraví jack zakončený přílišným rozkroucením nebo patch panel s uvolněným připojením. Tester identifikuje symptom; technik ještě musí opravit dílenské zpracování. To je důvod, proč školení a jasný akceptační postup jsou důležité stejně jako specifikace přístroje.
Pro kupujícího je také chybou ignorovat náklady na vlastnictví. Kalibrace, adaptéry, referenční kabely, opravy a školení ovlivňují skutečné náklady na tester po dobu jeho životnosti. Nízkonákladová jednotka, kterou nelze zkalibrovat nebo podporovat, může stát více prostojů než dražší jednotka s jasnou servisní cestou. Správné srovnání zahrnuje celou sadu a podporu za ní.
FAQ: Otázky ohledně testeru měděných kabelů
Jaký je rozdíl mezi testerem měděných kabelů a certifikátorem?
Tester měděných kabelů je široký pojem. Může to znamenat jednoduchou kontrolu kontinuity, tester wiremap, sadu tónů a sond nebo kvalifikační jednotku. Certifikátor je specifická třída testeru, který měří proti pojmenovanému standardu kabeláže a vytváří formální zprávu. Pokud projekt vyžaduje předání záruky nebo převzetí třetí stranou, je obvykle správným nástrojem certifikátor. Pokud je úkolem hledání závad nebo rychlá servisní kontrola, může stačit jednodušší tester.
Dokáže zkoušečka měděných kabelů najít přerušení za zdí?
Ano, pokud má funkci reflektometrie délky nebo časové domény. Tester vyšle po kabelu impuls a na základě odrazu odhadne vzdálenost k poruše. Odečet závisí na nastavení rychlosti šíření a typu kabelu, takže technik by měl vybrat správnou položku knihovny kabelů. Odečet vzdálenosti je odhad, nikoli rentgenový snímek, ale často stačí k rozhodnutí, kterou část stěny nebo stropu otevřít.
Potřebuji tester pro Cat6A a stíněné odkazy?
Potřebujete testera, který odpovídá odkazu, který přijímáte. Články Cat6A mají přísnější požadavky na výkon než Cat5e nebo Cat6 a stíněné články přidávají kontinuitu stínění a kontrolu spojení. Základní tester drátových map může potvrdit pořadí pinů, ale neřekne vám, zda má linka dostatečnou výkonnostní rezervu. Pro přijetí projektu použijte tester určený pro danou kategorii a stíněnou konfiguraci. Pro servisní práce může být pro lokalizaci závady stále užitečný tester drátové mapy a délky.
Proč link projde wiremapou, ale selže PoE?
Wiremap kontroluje pořadí a kontinuitu vodičů, ale plně nepopisuje odpor, zahřívání nebo chování zátěže. Spojení může mít správné pořadí kolíků a přesto může mít spojení s vysokým odporem, nevyvážený pár nebo poškozený vodič, který se pod proudem chová jinak. Tester s měřením odporu a testováním zátěže PoE může tento stav odhalit. Pokud je napájené zařízení nestabilní, otestujte připojení pod zatížením a porovnejte jej s portem, o kterém víte, že je dobrý.
Jak často by se měl tester měděných kabelů kalibrovat?
Interval závisí na výrobci, třídě testeru a požadavcích projektu. Certifikační testery mají obvykle definovaný kalibrační cyklus, protože jejich výsledky mohou být použity pro formální přijetí. Jednoduché testery kontinuity a wiremap mohou mít delší nebo jednodušší proces kontroly. Požádejte dodavatele o doporučený interval a uschovejte záznam o kalibraci u testeru. Pokud výsledek vypadá nekonzistentně mezi známými dobrými spoji, zkontrolujte kalibrační a referenční kabely, než obviníte kabel.
Na co by se měl dodavatel před nákupem zeptat dodavatele?
Zeptejte se, co tester měří, které kategorie a stíněné odkazy podporuje, jaké adaptéry jsou zahrnuty, jak se ukládají výsledky a jak je zpracována kalibrace a servis. Dobrý dodavatel vysvětlí rozdíl mezi kontinuitou, kvalifikací a certifikací místo toho, aby je považoval za stejnou funkci. U distributora nebo velkoobchodníka se zeptejte, zda jsou k dispozici náhradní adaptéry, referenční kabely a školicí materiály. Na těchto detailech záleží více než na jediné specifikaci nadpisu.
Související zdroje
Pro kupující, kteří chtějí porovnat funkce testeru se zbytkem měděného systému, poskytují níže uvedené zdroje webu užitečný kontext. Jsou napsány pro dodavatele, distributory a projektové týmy, kteří potřebují spíše praktické informace než katalogový seznam.
- Zjistěte více o pozadí výrobce a výrobních kapacitách za produktovými řadami mědi a vláken.
- Přečtěte si přehled produktů strukturované kabeláže pro měděné a optické systémy.
Tester měděných kabelů je nejužitečnější, když je součástí kompletní kabelové sady: správných konektorů, propojovacích panelů, propojovacích kabelů, čelních panelů a nástrojů s podporou dodavatele, který rozumí jejich vzájemné spolupráci. To je praktické spojení mezi výsledkem testu a spolehlivou instalací.
