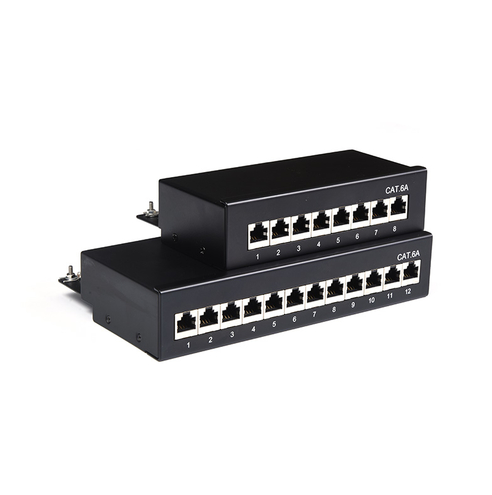

Výběr správné velikosti patch panely závisí především na prostoru v racku, požadavcích na hustotu portů a budoucích plánech rozšíření. Standardní velikosti se obvykle měří v "U" (rack unit), přičemž nejběžnější je 1U 24portový patch panel nebo 2U 48portový patch panel. Při výběru propojovacího panelu nejprve vypočítejte celkový počet datových bodů očekávaných v aktuálním a příštích dvou letech, čímž zajistíte 20% rezervu redundance. Za druhé, ověřte, že hloubka a šířka racku jsou kompatibilní se síťovým propojovacím panelem. Nakonec vyberte vhodný prostor pro správu kabelů na základě typu kabelu (např. Cat6 nebo Cat6A), abyste dosáhli efektivní správy kabeláže datového centra.
Pochopení hlavní role propojovacích panelů v síťové architektuře
V moderních datových centrech a podnikových sítích LAN patch panely nejsou pouze body agregace fyzického připojení, ale také základním kamenem flexibility sítě. Výrazně snižují náročnost údržby tím, že oddělují horizontální kabeláž od spínacího zařízení.
- Esteticky příjemné vedení kabelů: Zabraňuje efektu „pavučiny“ uvnitř stojanu.
- Ochrana zařízení: Snižuje poškození hardwaru způsobené častým zapojováním a odpojováním portů přepínače.
- Clear Logic: Spolupracuje se systémem správy tagů pro rychlé určení míst síťových chyb.
Tři klíčové rozměry pro výběr velikosti propojovacího panelu
1. Hustota portů a využití prostoru
Fyzické rozměry přímo ovlivňují kapacitu racku.
Výška 1U: Vhodné pro malé až středně velké kanceláře nebo okrajové výpočetní uzly, obvykle poskytující 24 portů. Pokud je výška stojanu omezená, jsou lepší volbou stíněné propojovací panely s vysokou hustotou (např. 1U 48 portů).
2U a vyšší: Vhodné pro hlavní serverové místnosti, což usnadňuje svazování kabelů a jejich distribuci na zadní straně.
2. Kabelové standardy a fyzická kompatibilita
Rozměry patch panelu zahrnují nejen přední šířku, ale také hloubku zadního racku pro správu kabelů.
Požadavky Cat6A: Vzhledem k silnější tloušťce a většímu poloměru ohybu kabelů Cat6A se doporučuje zvolit model se zadním držákem pro správu kabelů. To zabere větší hloubku prostoru, ale zajistí, že přenos signálu nebude ovlivněn fyzickou kompresí.
Modulární vs. Pevné: Modulární propojovací panely umožňují smíšenou instalaci optických a měděných kabelů a nabízejí větší flexibilitu velikosti.
3. Redundance a budoucí rozšiřitelnost
Profesionální síťový plán by se neměl omezovat na okamžité potřeby.
Náhradní poměr: Při určování velikosti síťového propojovacího panelu se doporučuje vypočítat celkové požadavky na port pomocí vzorce "Skutečný počet portů ÷ 0,8".
Prostor pro odvod tepla: Hustá kabeláž může bránit proudění vzduchu. Při nasazení s vysokou hustotou by měly být mezi propojovacími panely vyhrazeny dostatečné prázdné panely, aby se optimalizoval odvod tepla.
Průvodce výběrem propojovacího panelu
Abychom vám pomohli učinit rychlé rozhodnutí, zde jsou strategie výběru patch panelů založené na scénáři:
| Typy scénářů | Doporučený počet portů: | Doporučené velikosti: | Klíčové aspekty: |
| Malý dům/kancelář | 12 - 24 portů | 1U nebo nástěnná | Úspora místa a snadná instalace. |
| Pobočka střední velikosti | 48 - 96 portů | 1U Vysoká hustota | Stínění proti rušení silného a slabého proudu (vyberte typ stínění). |
| Velké datové centrum | 500 nebo více portů | Modulární 2U/4U | Vysoká frekvence údržby; vyžaduje podporu pro výměnu za provozu a rychlé označování. |
Profesionální rady pro optimalizaci výkonu kabeláže
Výběr správné velikosti is only the first step. To maximize patch panel performance, pay attention to the following details:
Odpovídající správci kabelů: Horizontální kabelové manažery by měly odpovídat poměru propojovacích panelů. Obecně se doporučuje mít 1U kabelového manažera na 1U patch panel, aby se zajistilo hladké ohýbání kabelu a snížily se ztráty zpětného toku.
Barevné kódování a značení: Použijte různé barevné moduly propojovacích panelů k rozlišení mezi interními sítěmi, externími sítěmi a hlasovými signály. Jasný systém označování může zkrátit dobu odstraňování problémů o více než 50 %.
Stínění a uzemnění: Pokud je vybrán stíněný propojovací panel, ujistěte se, že jeho vestavěná zemnící přípojnice je připojena k uzemňovacímu systému stojanu; v opačném případě bude jeho výkon proti rušení výrazně snížen.
Výběr velikosti je v podstatě rovnováha mezi „současnou cenou“ a „budoucí obtížností údržby“. Patch panely, které jsou příliš malé, zvýší bolest při správě kabelů později, zatímco slepé pronásledování příliš velkých panelů bude plýtvat drahým místem v racku.
