Jak používat správce kabelů？

Účel kabelového manažera

A Správce kabelů je hardwarové příslušenství určené k organizaci, vedení a zabezpečení kabelů v serverovém racku nebo síťovém krytu. Chcete-li jej použít, jednoduše nasměrujte své ethernetové, optické nebo napájecí kabely určenými vodorovnými nebo svislými kanály a zajistěte je páskami se suchým zipem nebo integrovanými prsty, aby byl zachován správný poloměr ohybu a proudění vzduchu. Chcete-li jej nainstalovat, namontujete kabelový manažer na vertikální montážní lišty vašeho serverového racku pomocí dodaných klecových matic a šroubů, které obvykle zabírají 1U (1,75 palce) vertikálního prostoru pro horizontální manažery nebo se připojí k bočním lištám pro vertikální jednotky.

Primární cíl je dvojí: aby se zabránilo degradaci signálu způsobenému úzkými ohyby nebo elektromagnetickým rušením a maximalizovat účinnost chlazení odstraněním překážek proudění vzduchu způsobených zamotanou kabeláží . V datových centrech s vysokou hustotou může správná správa kabelů snížit náklady na chlazení až o 15 % a zkrátit dobu řešení problémů o více než 50 %.

Jak používat Cable Manager: Praktický průvodce

Efektivní používání kabelového manažeru je více než jen nacpání drátů do kanálu. Zahrnuje strategické plánování pro zajištění škálovatelnosti, provozuschopnosti a integrity sítě. Níže jsou uvedeny praktické kroky pro použití horizontálních i vertikálních kabelových manažerů.

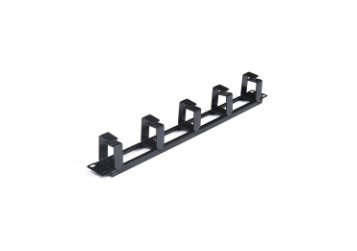

Horizontální kabelové manažery (1U nebo 2U)

Horizontální manažeři se obvykle instalují mezi propojovací panely nebo přepínače a fungují jako primární distribuční bod pro patchování na přední straně.

• Směrování: Protáhněte propojovací kabely z portu přepínače přes přední „prsty“ manažera nebo zakryté kanály. Zajistěte, aby kabely vycházely ze správce přímo do přilehlých portů propojovacího panelu, aby se minimalizovala odkrytá vůle.
• Ochrana poloměru ohybu: U optických kabelů zajistěte, aby poloměr ohybu neklesl pod 30 mm (1,18 palce). K udržení tohoto poloměru použijte určené cívky nebo zakřivené prsty poskytnuté manažerem. Překročení poloměru ohybu může způsobit mikroohyby, které zvyšují útlum až o 0,5 dB na jeden incident.
• Segregace: Oddělte měděné (Cat6/Cat6a) kabely od optických kabelů, abyste zabránili fyzickému namáhání a rušení. Většina manažerů má odnímatelné kryty, které umožňují vytvářet odlišné zóny.

Vertikální kabelové manažery (prstový kanál)

Vertikální manažeři jsou namontováni na stranách stojanu, aby zvládli hromadnou kabeláž probíhající shora dolů, připojení k přepínačům, serverům nebo páteřní infrastruktuře.

• Páteřní směrování: Pomocí vertikálního správce můžete agregovat kabely z více horizontálních správců. Pro připojení k aktivnímu zařízení veďte kabely z přední části stojanu do zadních nebo bočních kanálů.
• Slack Management: Přebytečnou délku kabelu skladujte ve vertikálním manažeru, místo abyste jej smotávali za zařízení. Studie ukazují, že správné řízení volné kapacity ve vertikálních manažerech snižuje omezení proudění vzduchu až o 20 % ve srovnání s volnými svazky.
• Označení: Před vedením vertikálním kanálem vždy označte oba konce kabelu. To snižuje průměrnou střední dobu opravy (MTTR) z 30 minut na méně než 5 minut pro trasování obvodu.

Jak nainstalovat Cable Manager: Krok za krokem

Instalace je jednoduchý mechanický proces, ale přesnost je klíčem k zajištění strukturální integrity rozvaděče a dlouhé životnosti instalace. Bez ohledu na to, zda pracujete se 4sloupovým serverovým stojanem nebo 2sloupovým síťovým stojanem, platí následující kroky.

Krok 1: Určete místo montáže

U horizontálních manažerů se obvykle instalují mezi aktivní komponenty (např. Switch v U1, Cable Manager v U2, Patch Panel v U3). U vertikálních manažerů se montují na stranu rámu stojanu, často ve dvojicích (vlevo a vpravo).

Krok 2: Připravte stojanové kolejnice

Zjistěte, zda váš stojan používá čtvercové otvory (běžné pro serverové stojany) nebo závitové otvory (běžné pro telekomunikační stojany). U čtvercových otvorů vložte klecové matice do určených montážních prostor. Ujistěte se, že klecové matice jsou orientovány s pružinovou sponou na vnitřní straně kolejnice, aby se zabránilo sklouznutí.

Krok 3: Zajistěte jednotku

Zarovnejte montážní držáky kabelového manažeru s otvory. Vložte montážní šrouby (obvykle M6 nebo 12-24) a nejprve je utáhněte rukou. Jakmile je zarovnáte, utáhněte je tak, aby těsně přiléhaly – přílišné utažení může strhnout závity nebo deformovat šasi, zejména u jednotek z plastu s vysokou hustotou.

Nejčastější dotazy o aplikaci Cable Manager: Řešení běžných problémů

Níže jsou uvedeny nejčastější otázky týkající se správy kabelů s přesnými odpověďmi založenými na osvědčených průmyslových postupech a výrobních staardech.

1. Jaký je rozdíl mezi „lacer bar“ a „finger duct“?

Lacer bar je jednoduchá kovová tyč používaná především pro zajištění svazků pomocí suchého zipu, která nenabízí žádné samostatné oddělení kabelů. Prsty (standardní Cable Manager) obsahuje jednotlivé „prsty“ nebo kroužky, které oddělují kabely, poskytuje vynikající kontrolu poloměru ohybu a umožňuje jednotlivé pohyby kabelů bez narušení sousedních kabelů.

2. Jak velký prostor bych měl ponechat mezi kabelovými manažery a aktivním zařízením?

V ideálním případě nainstalujte 1U kabelový manažer přímo vedle (nad nebo pod) každého propojovacího panelu nebo přepínače. Pro instalace s hustým vláknem je často preferován 2U manažer. Zachování mezery 1 palce (25 mm) před dveřmi manažera zajišťuje správné proudění vzduchu pro systémy chlazení zepředu dozadu.

3. Mohu použít plastové kabelové manažery pro vlákna s vysokou hustotou?

Ano, ale musíte se ujistit, že plast je nehořlavý (UL 94V-0). Vysoce kvalitní plastové manažery, jako jsou ty, které vyrábí Simante, jsou navrženy tak, aby zpracovávaly vlákna s vysokou hustotou při zachování strukturální integrity. V zařízeních vyžadujících seismickou certifikaci se doporučují kovové vertikální manažery kvůli jejich vyšší pevnosti v tahu (obvykle nosnost >500 lb).

4. Dodávají se kabelové manažery ve vlastních velikostech?

Absolutně. Jako profesionální výrobce se Yuyao Simante Network Communication Equipment Co., Ltd. specializuje na zakázkové kabelové manažery. S přes 10 běžných a přizpůsobených výrobních linek a 10 sad plně automatických vstřikovacích lisů , můžeme vyrobit manažery ve specifických hloubkách, barvách (např. černá, bílá, vlastní kódy RAL) a materiálech, které přesně odpovídají estetickým a prostorovým požadavkům vašeho datového centra. Naše zařízení si udržuje stabilní roční produkci více než 9 milionů jednotek zajišťující škálovatelnost pro rozsáhlá nasazení.

Proč na kvalitě záleží: inženýrství a podpora

Výběr vysoce kvalitního Cable Manager ovlivňuje celkové náklady na vlastnictví. Nižší jednotky mohou mít ostré hrany, které poškozují pláště kabelů nebo plast, který časem zkřehne. Přístup společnosti Simante zajišťuje, že kvalita je zaručena u zdroje návrhu prostřednictvím vyspělého systému výzkumu a vývoje.

S oddaným týmem více než 10 inženýrů a více než 30 technických pracovníků na plný úvazek , zaměřujeme se na neustálé zlepšování. Naše továrna využívá 10 sad plně automatických vstřikovacích lisů and 20 semi-automatic units pro zajištění konzistence v kritických rozměrech, jako je vzdálenost mezi prsty (typicky 1,2 palce pro připojení konektorů RJ45 s vysokou hustotou).

Simante poskytuje specializovaná integrovaná řešení pro zákazníky, aby zajistila, že splní požadavky zákazníka. Ať už potřebujete jednoduchý 1U horizontální manažer nebo komplexní zakázkové vertikální řešení pro hyperscale datové centrum, pokročilá tovární infrastruktura Cable Manager podporuje váš projekt od návrhu až po dodání.

• Výrobní kapacita: 9 milionů jednotek ročně na podporu velkých zakázek.
• automatizace: 8 automaticky instalovaných strojů zajišťuje konzistentní kvalitu montáže.
• Přizpůsobení: Kompletní řešení síťové kabeláže integrující návrh, vývoj, prodej a servis.

Investováním do navržené správy kabelů od spolehlivého výrobce zajistíte, že vaše síťová infrastruktura zůstane škálovatelná, provozuschopná a efektivní po celý svůj životní cyklus.
