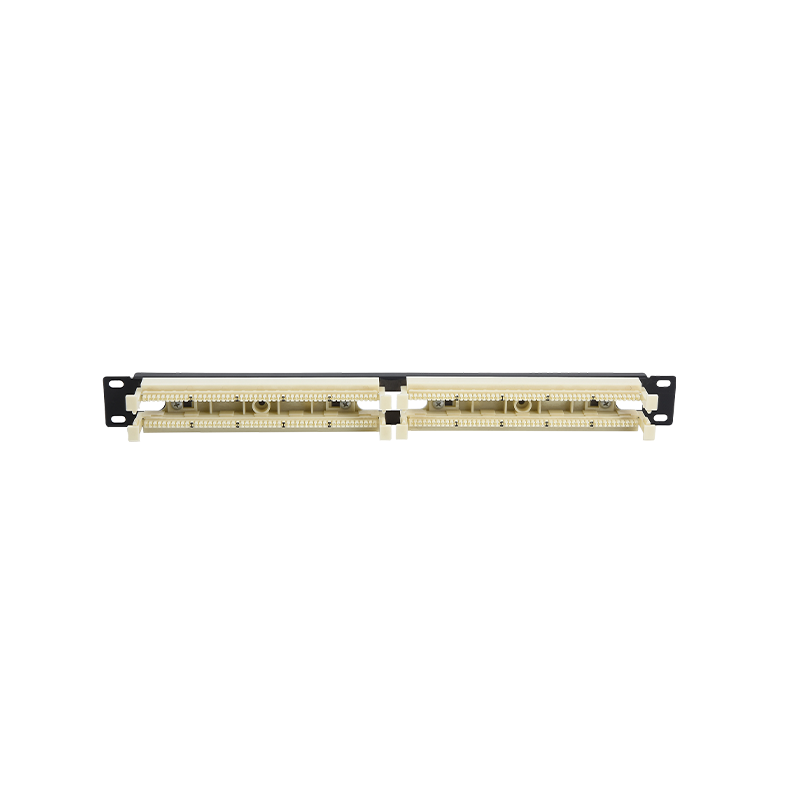

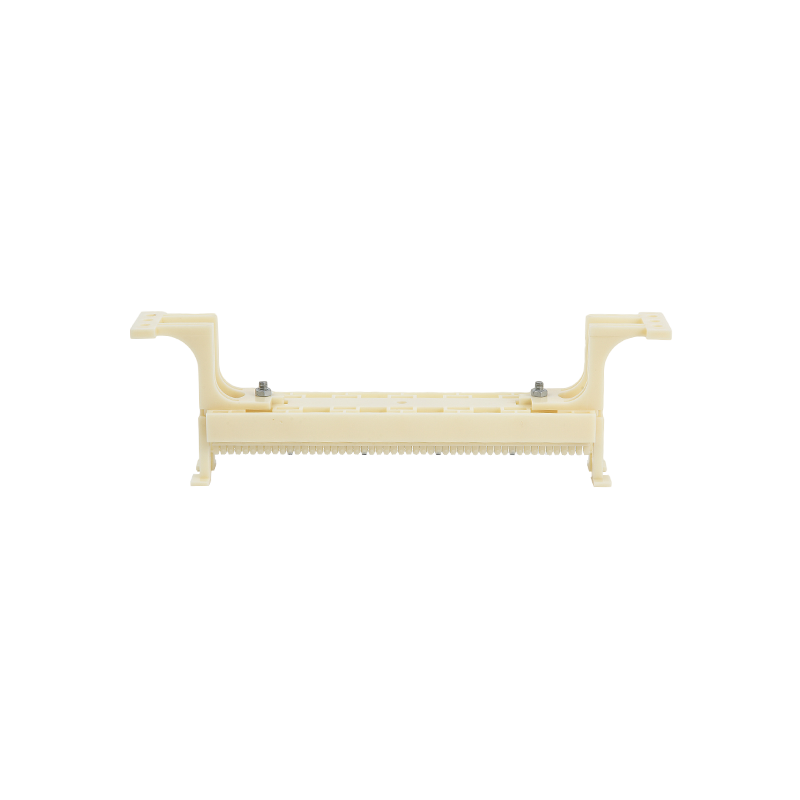

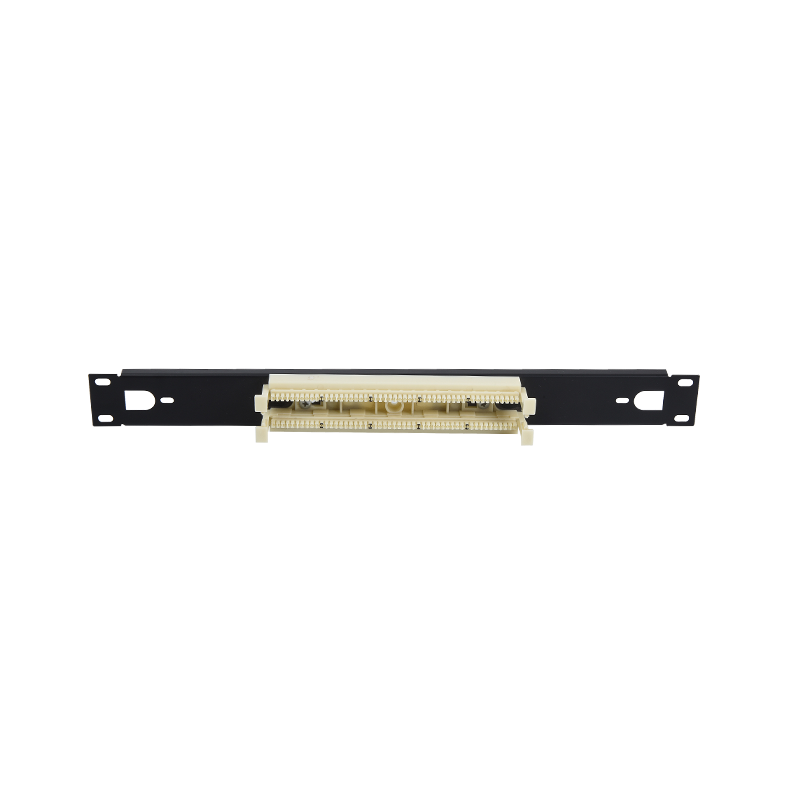

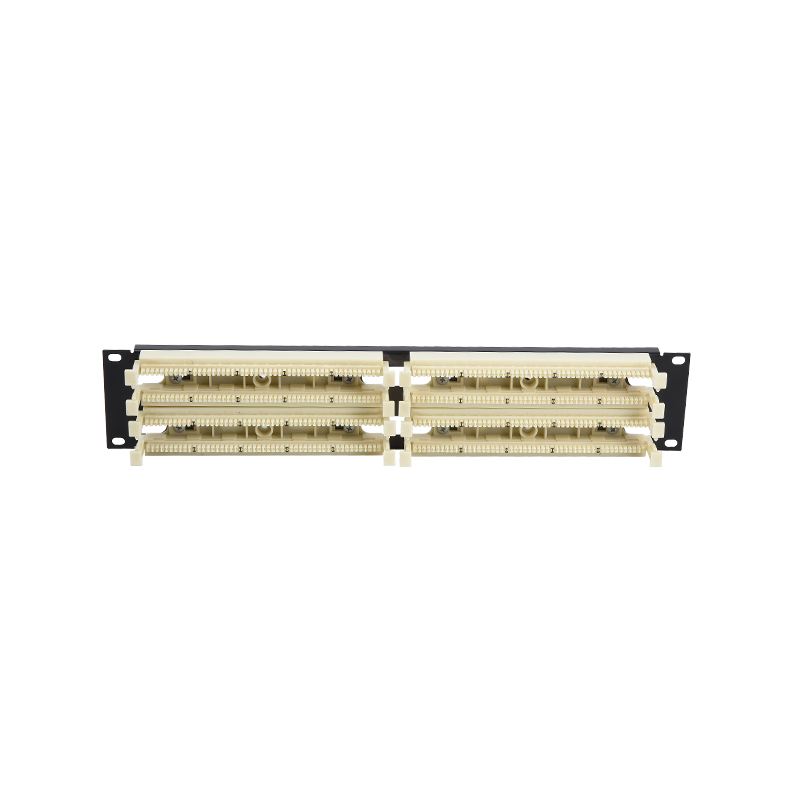

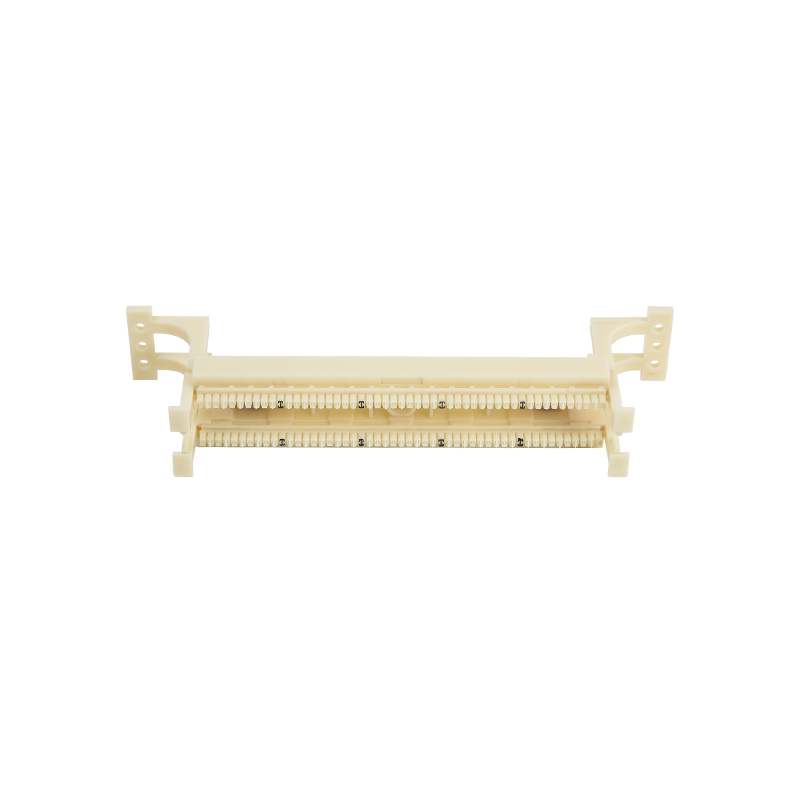

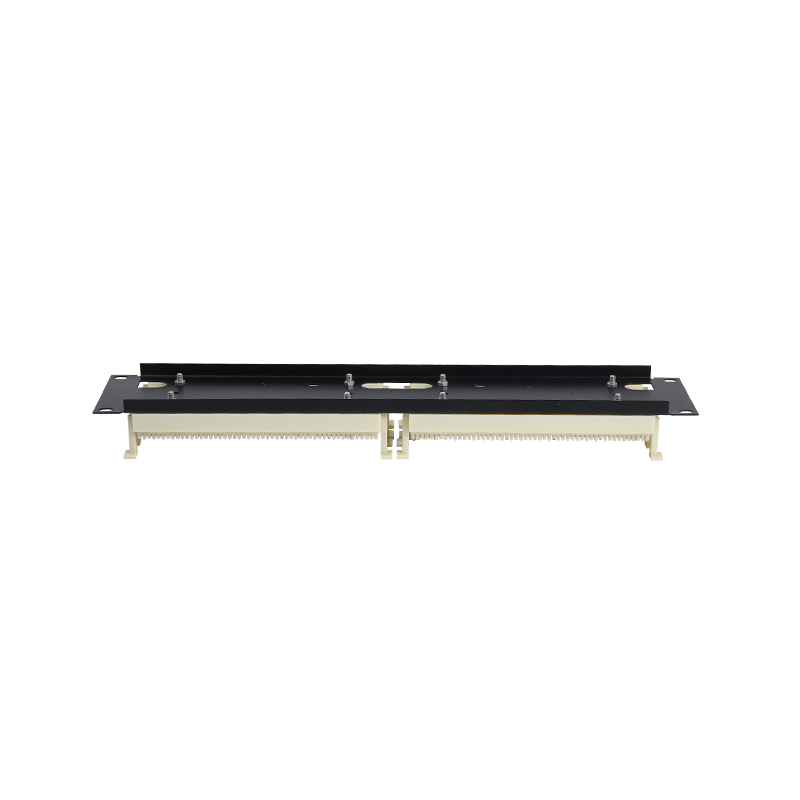

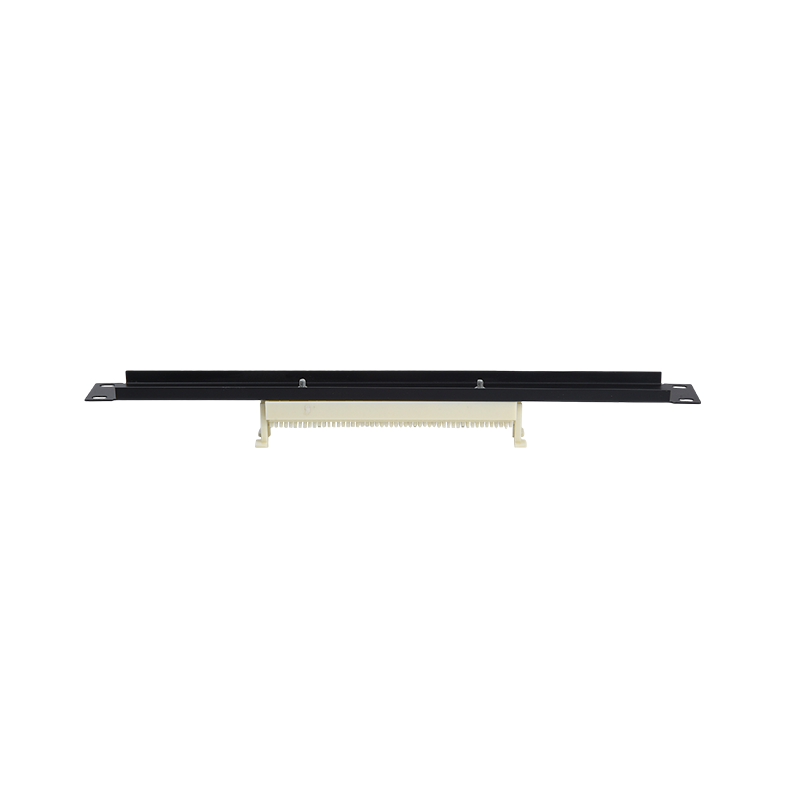

INDIVIDUÁLNÍ 110 blok zapojení

Domov / Produkty / Měděný systém / 110 blok zapojení

Výroba

PODROBNOSTI

110 blok zapojení Výrobci

1. Výkon odpovídá standardům TIA/EIA/ISO
2. Metoda připojení: Podpora Enhanced 110 IDC metoda zapojení.
3. Environmentální požadavky: Splňte standardy ROHS.
4. Úvod materiálu: Největším prvkem integrovaného systému zapojení je použití stejného rozhraní a stejného přenosového média k přenosu různých informací na něm a zároveň použijte metodu propojování pro flexibilně ovládání aplikace každého informačního bodu na ploše. Proto by panel opravy použitého pro ukončení horizontálních zkroucených kabelů z všech informačních bodů na ploše mělo používat panel rozhraní RJ45 a pro ukončení hlasových kabelů s více páry z hlavní telefonní místnosti by se měly používat odpovídající páry 110. Panel opravy je dostačující a hlasové připojení je realizováno propojením připojením k panelu Patch Port 110 Port 110 RJ45.
5. Vztah mezi shodou: Používejte s konektory stejné standardní řady
6. Použitý standard: Obecná specifikace: YD/T 926.1-2009
Substandard: YD/T 926.3-2009
7. Technické parametry:
Elektrické vlastnosti:
A. Odoltejte napětí: DC1000V (AC750V) 1 min bez rozpadu a oblouku
B. Izolační odpor: počáteční hodnota ≥ 1000 mΩ
Mechanické vlastnosti:
A. IDC Terminál je upnut na 23 ~ 26AWG Twisted Pair
Trvanlivost:
A. Počet zakončení drátu: 250krát
8. Materiálové a povrchové ošetření:
A. Kovový materiál:
Terminál IDC karty: fosfor bronzový nikl
B. Nekovové materiály:
Plast: PC polykarbonát
9. Environmentální výkon: Teplota: -25 ～ 70 ℃ Vlhkost: ≤ 85% (teplota 85 ℃ ± 3 ℃)
Test slzného spreje:
A. Hodnota pH roztoku soli před atomizací je mezi 6,5 a 7,2 (35 ± 2 ℃);
B. Solný roztok se připravuje s chloridem sodným (chemicky čistým, analyticky čistým) a destilovaným nebo deionizovanou vodou.
Jeho koncentrace je (5 ± 0,1)% (hmotnostní procento);
C. Přijímá se kontinuální atomizace a doporučená doba trvání je 24 hodin;
D. Při atomizaci je nutné zabránit nečistotám, jako je olej a prach, a teplota a vlhkost proudového vzduchu ovlivňující práci.
podmínky pro prostor.

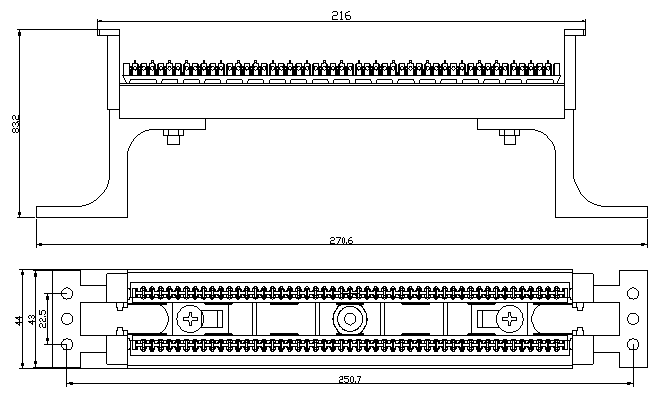

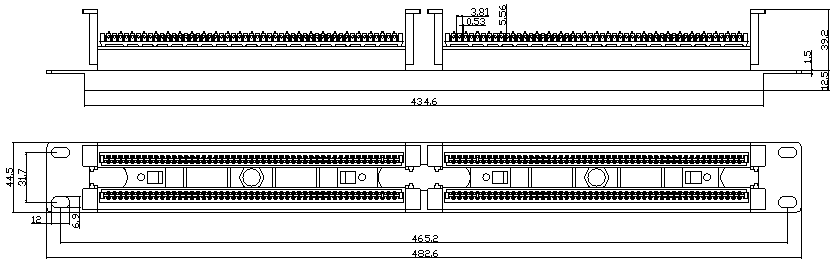

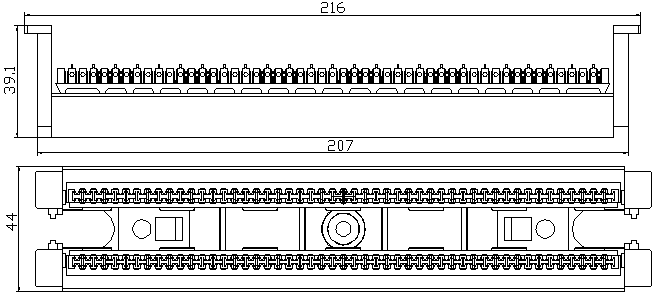

10. Obrys výkresu a maximální velikost přizpůsobená
11. Balení a úložiště: Produkt je vložen do speciálního blistrového sáčku a poté vložen do kartonové krabice a produktové příslušenství je umístěno současně a štítek označující model a množství je připevněno na levém horním rohu přední části kartonu a vloží ho do kartonu. Zabalené výrobky by měly být skladovány ve skladu, kde je teplota okolního okolí -5 ~ ~ 30 ℃, relativní vlhkost není více než 70%a v okolním vzduchu není kyselina, alkalii a jiné korozivní plyny a doba skladování je tři roky.
Pravidelné množství balení: 10 krabic na krabici, 2 na krabici, 20 na krabici.
12. Poznámka: Použití produktu Značka: Zadané zákaznické balení.
Od roku 2005

Společnost Yuyao Simante Network Communication Equipment LLC

Společnost Yuyao Simante Network Communication Equipment Co., Ltd. je profesionální výrobce strukturovaných kabeláží a optických produktů, který integruje návrh, vývoj, prodej a servis.

Již téměř 20 let se snažíme co nejlépe uspokojovat potřeby našich zákazníků. Využíváme naše zkušenosti a poskytujeme jim hodnotu od samého začátku jejich online interakce. Díky propracovanému systému výzkumu a vývoje (R&D) je konzistentní kvalita produktů Simante zaručena již od fáze návrhu. Naše společnost zaměstnává více než 10 inženýrů a více než 30 technických specialistů na plný úvazek, kteří neustále přispívají svými odbornými znalostmi, zlepšují kvalitu a usnadňují inovace produktů.

17+ zkušeností v oboru

Mezi naše hlavní produkty patří zásuvkové moduly, patch panely, nástěnné čelní panely, datové zásuvky a další komponenty, které se široce používají v oblastech, jako jsou strukturované kabelážní systémy (SCS), síťová komunikace, inteligentní domácnost a automatizační systémy.

Výrobní závod má 10 standardních a specializovaných výrobních linek, 10 sad plně automatických vstřikovacích lisů, 20 poloautomatických vstřikovacích lisů a 8 jednotek různých automatických montážních zařízení, což mu umožňuje udržovat stabilní roční produkci více než 9 milionů jednotek.

Zaměření společnosti Simante na trh s high-tech produkty je klíčem k jejím vysokým standardům kvality. Nejenže přísně kontrolujeme výrobní proces, ale také zajišťujeme splnění komplexních požadavků našich zákazníků na testování prostřednictvím zavedeného testovacího systému. Udržujeme stabilní objemy exportu do Evropy, Austrálie, Afriky, Středního východu a jihovýchodní Asie a přijímáme také objednávky OEM a ODM.

Simante – tvoříme hodnotu s vámi!

Zobrazení certifikátu

Máme řadu národních patentů, také jsme prošli certifikací systému managementu jakosti ISO9001 a všechny naše produkty splňují normy.

  • EMC
  • Lvd
  • Tuv
  • Rohs
  • ISO
  • DOSAH

Zprávy

Informace o našich hlavních akcích a výstavách.

Jak si vybrat nejlepší Cat7 Keystone Jack pro nastavení sítě？ Výběr toho nejlepšího Keystone jack Kočka7 jde o tři základní faktory: typ st...
Jak snadno spravovat kabely? V moderním domácím a kancelářském prostředí, přeplněné kabely nejen ovlivňují estetiku, ale...
Jaké jsou hlavní použití propojovacích kabelů? Co jsou propojovací kabely a jaká je jejich funkce? Propojovací šňůry se používají ...
Jaké jsou typické aplikace propojovacích panelů? V moderním síťovém komunikačním inženýrství fungují propojovací panely jako "velitel dopravy", sp...
Jak používat zástrčkové konektory? V moderní elektronice a průmyslové automatizaci jsou konektory nezbytnými součástmi pro přenos si...
Jaká je role Faceplate? V moderní průmyslové výrobě, chytrých domácnostech a každodenním životě je koncept „ Čelní de...
Jak připojit klíčový jack Cat3? Cat3 Keystone Jacks jsou běžné komponenty v systémech síťové kabeláže a hlasové komunikace,...
Co je to blok zapojení 110? Blok zapojení 110 je opravný panel používaný v zapojení telefonicky a datové sítě, často v komerč...
Co je to náplast? V každodenním životě často přicházíme do kontaktu s různými kabely, ale Patch Cord ...
Jak ve strukturovaném systému kabeláž pomáhá keyneový jack CAT3 spravovat a udržovat síťové připojení? Cat3 Keystone Jack Použijte standardizované rozhraní RJ11/RJ45 pro kabely Twisted páru kate...
Co je to mužský konektor? Jaké jsou jeho struktury, materiály a aplikace? A mužský konektor je konektor s vyčnívajícími kolíky, který se obvykle používá k párování ...
Splňuje izolační odpor šňůry Cord Cord Cord Cord Cord po testu konstantního vlhkého tepla? Test konstantního vlhkého tepla je test výkonu používaný k vyhodnocení dlouhodobého používání ele...

Rozšiřování znalostí v oboru

Blok zapojení 110 , známý také jako blok 110 nebo 110 Punchdown Block, je typ bloku elektrického připojení používaného v telekomunikačních a síťových instalacích. Poskytuje pohodlný a organizovaný způsob, jak ukončit a spravovat více párů měděných vodičů, obvykle používaných pro telefonní nebo datové připojení.
Jméno „110“ se týká standardní metody ukončení drátu používanou na těchto blocích, která zahrnuje použití nástroje Punchdown k zabezpečení vodičů do bloku. Samotný blok se skládá z řad kovových klipů nebo kontaktů uspořádaných ve vzoru mřížky.
Zde jsou klíčové komponenty a funkce bloku zapojení 110:
Terminální proužky: Blok je rozdělen do koncových proužků, přičemž každý pruh obvykle přizpůsobuje více párů vodičů. Tyto proužky jsou barevně označeny, přičemž každá barva představuje specifický párů nebo kanál.
Kontakty IDC: Každý terminálový pás má více kontaktů IDC (izolační posun). Tyto kontakty mají ostré čepele nebo kolíky, které propíchnou izolací vodičů, když se prorazí, a vytváří bezpečné elektrické připojení.
Označování: Blok zapojení může mít oblasti označování nebo předtištěné štítky pro identifikaci párů nebo kanálů drátu, což umožňuje snadnou identifikaci a odstraňování problémů.
Montáž: 110 bloků zapojení je navrženo tak, aby byly namontovány na stěně nebo ve specializovaném krytu. Mohou mít montážní otvory nebo držáky pro zabezpečenou instalaci.
Příslušenství: Různé příslušenství jsou k dispozici pro 110 bloků zapojení, včetně přemostění klipů, ochranných krytů a možností správy kabelů. Přemostění klipy umožňují křížové připojení nebo přemostění spojení mezi různými bloky nebo terminály.
Proces ukončení vodičů na bloku kabeláž 110 zahrnuje stripování izolace drátu, vložení vodičů do příslušných kontaktů IDC na koncovém proužku a pomocí nástroje Punchdown k pevnému stisknutí vodičů na místo. To zajišťuje spolehlivé a odolné spojení.
110 bloků zapojení se běžně používá v systémech distribuce telefonních distribucí, kde slouží jako centrální bod ukončení pro telefonní linky pocházející z různých míst. Používají se také v síťových aplikacích, jako je ukončení kabelů CAT5E nebo CAT6 pro datové připojení.
Hlavními výhodami používání 110 bloků zapojení jsou jejich schopnost zvládnout velké množství drátových připojení kompaktním a organizovaným způsobem, jejich kompatibilita s průmyslovými standardními metodami ukončení a snadnou instalaci a údržbu.
Celkově 110 bloků zapojení poskytuje efektivní a spolehlivé řešení pro ukončení a správu více připojení měděných vodičů v telekomunikacích a síťových zařízeních.
