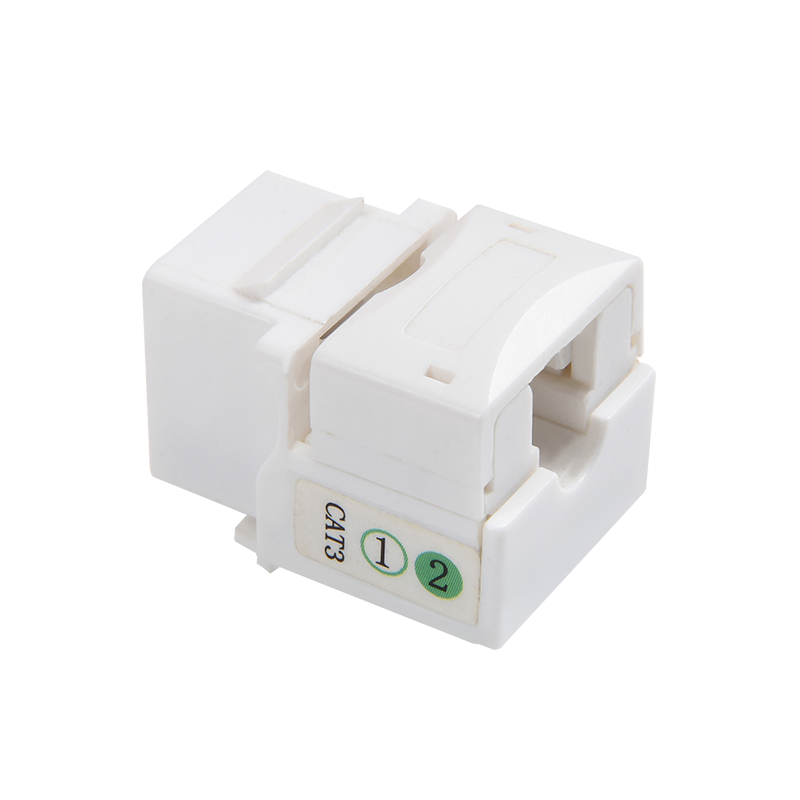

INDIVIDUÁLNÍ Cat3 Keystone Jack

Domov / Produkty / Měděný systém / Keystone Jack / Cat3 Keystone Jack

Výroba

PODROBNOSTI

Cat3 Keystone Jack Výrobci

Keystoneový konektor CAT3 je typ konektoru používaného ve strukturovaných kabelocích systémech k ukončení a připojení kabelů zkroucených párů, jako jsou ty, které se používají pro telefonní linky. Označení „CAT3“ se týká kategorie kabelu, který je navržen tak, aby podporoval, v tomto případě kategorie 3. Tento typ kabelu je schopen podporovat datové rychlosti až do 16 Mb / s a ​​je běžně používán pro telefonní a 10Mbps ethernetové sítě.
Keystoneový konektor je malé zařízení, které lze namontovat na klíčovou nástěnnou desku nebo na panelu záplaty a poskytuje pohodlný a flexibilní způsob, jak podle potřeby připojit a odpojit kabely.

1.. Stupeň designu produktu: Universal Connector Grade 2
2. Podpora 110 metody vazby vodiče IDC nástroje nebo metoda zapojení bez nástrojů.
3. Metoda připojení: RJ11 Jack s jumperem, IDC ukončen vodorovným zapojením.
4. Požadavky na životní prostředí: Splňte standardy ROHS.
5. Vztah mezi shodou: Používejte s konektory stejné standardní řady
6. Použitý standard: Obecná specifikace: YD/T 926.1-2009
Substandard: YD/T 926.3-2009
7. Technické parametry:
Elektrické vlastnosti:
A. Frekvenční rozsah: 1 ～ 20 MHz
B. Pracovní napětí: 125 V
C. Odolané napětí: DC1000V (AC750V) 1 min bez rozpadu a oblouku
D. Izolační odpor: počáteční hodnota ≥ 100 mΩ
Po konstantním vlhkém testovacím testu ≥ 100 mΩ
Mechanické vlastnosti:
A. Vložení síly a vysuzovací síla: Vložení síly není více než 20n a vysuzaná síla není menší než 20n
B. Vliv připojení konektoru: 50N 60 ± 5s
C. IDC Terminál je upnuto na 23 ~ 26AWG Twisted Pair
Trvanlivost:
A. Počet, kolikrát je vložen zástrčka a zásuvka: 750krát
B. Počet zakončení drátu: 250krát
8. Materiálové a povrchové ošetření:
A. Kovový materiál:
Zlatá jehla: fosfor bronzová zlaté
Terminál IDC karty: fosfor bronzový nikl
B. Nekovové materiály:
Plast: PC polykarbonát
C. Tloušťka zlaté vrstvy: 3 ~ 50U Zlato
D. Materiál PCB: FR4
9. Environmentální výkon: Teplota: -25 ～ 70 ℃ Vlhkost: ≤ 85% (teplota 85 ℃ ± 3 ℃)
Test slzného spreje:
A. Hodnota pH roztoku soli před atomizací je mezi 6,5 a 7,2 (35 ± 2 ℃);
B. Solný roztok se připravuje s chloridem sodným (chemicky čistým, analyticky čistým) a destilovaným nebo deionizovanou vodou.
Jeho koncentrace je (5 ± 0,1)% (hmotnostní procento);
C. Je přijata kontinuální atomizace a doporučená doba trvání je 48 hodin;
D. Při atomizaci je nutné zabránit nečistotám, jako je olej a prach, a teplota a vlhkost proudového vzduchu ovlivňující práci.
podmínky pro prostor.

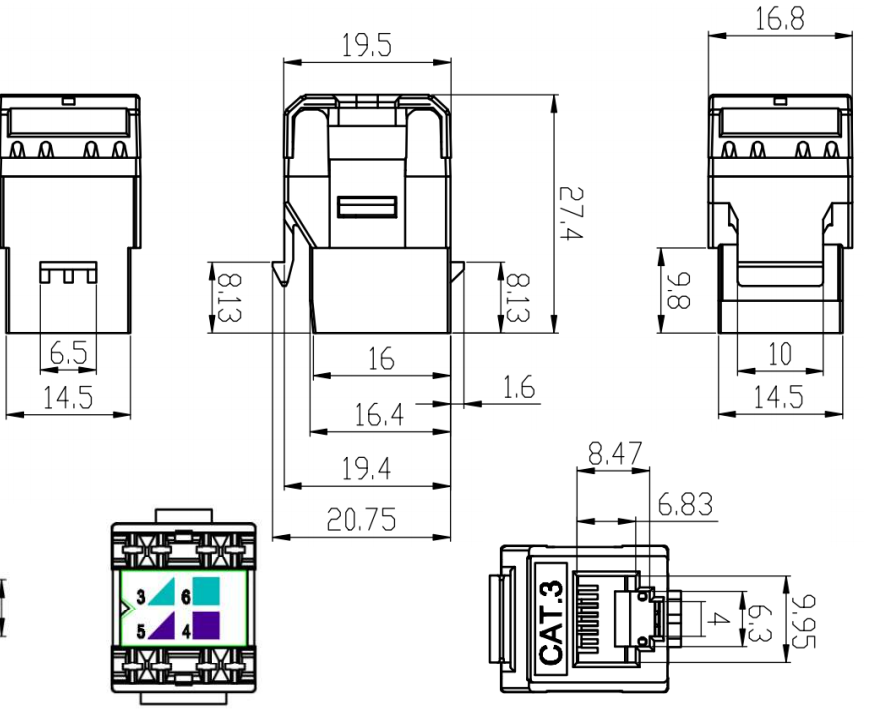

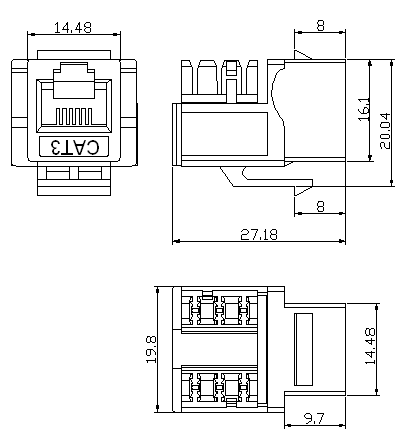

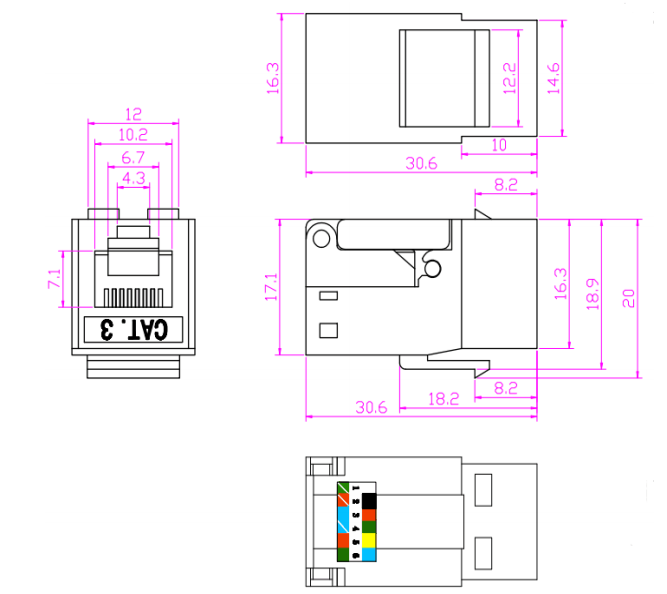

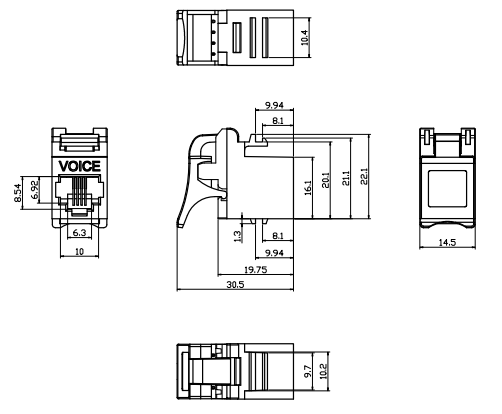

10. Obrys obrysu a maximální velikost lze přizpůsobit
11. Balení a úložiště: Produkt je vložen do speciálního blistrového sáčku a poté vložen do kartonové krabice a produktové příslušenství je umístěno současně a štítek označující model a množství je připevněno na levém horním rohu přední části kartonu a vloží ho do kartonu. Zabalené výrobky by měly být skladovány ve skladu, kde je teplota okolního okolí -5 ~ ~ 30 ℃, relativní vlhkost není více než 70%a v okolním vzduchu není kyselina, alkalii a jiné korozivní plyny a doba skladování je tři roky.
Pravidelné množství balení: 10 krabic na karton, 50 ks na krabici, 500 ks na karton.
12. Poznámka: Použití produktu Značka: Zadané zákaznické balení.
Od roku 2005

Společnost Yuyao Simante Network Communication Equipment LLC

Společnost Yuyao Simante Network Communication Equipment Co., Ltd. je profesionální výrobce strukturovaných kabeláží a optických produktů, který integruje návrh, vývoj, prodej a servis.

Již téměř 20 let se snažíme co nejlépe uspokojovat potřeby našich zákazníků. Využíváme naše zkušenosti a poskytujeme jim hodnotu od samého začátku jejich online interakce. Díky propracovanému systému výzkumu a vývoje (R&D) je konzistentní kvalita produktů Simante zaručena již od fáze návrhu. Naše společnost zaměstnává více než 10 inženýrů a více než 30 technických specialistů na plný úvazek, kteří neustále přispívají svými odbornými znalostmi, zlepšují kvalitu a usnadňují inovace produktů.

17+ zkušeností v oboru

Mezi naše hlavní produkty patří zásuvkové moduly, patch panely, nástěnné čelní panely, datové zásuvky a další komponenty, které se široce používají v oblastech, jako jsou strukturované kabelážní systémy (SCS), síťová komunikace, inteligentní domácnost a automatizační systémy.

Výrobní závod má 10 standardních a specializovaných výrobních linek, 10 sad plně automatických vstřikovacích lisů, 20 poloautomatických vstřikovacích lisů a 8 jednotek různých automatických montážních zařízení, což mu umožňuje udržovat stabilní roční produkci více než 9 milionů jednotek.

Zaměření společnosti Simante na trh s high-tech produkty je klíčem k jejím vysokým standardům kvality. Nejenže přísně kontrolujeme výrobní proces, ale také zajišťujeme splnění komplexních požadavků našich zákazníků na testování prostřednictvím zavedeného testovacího systému. Udržujeme stabilní objemy exportu do Evropy, Austrálie, Afriky, Středního východu a jihovýchodní Asie a přijímáme také objednávky OEM a ODM.

Simante – tvoříme hodnotu s vámi!

Zobrazení certifikátu

Máme řadu národních patentů, také jsme prošli certifikací systému managementu jakosti ISO9001 a všechny naše produkty splňují normy.

  • EMC
  • Lvd
  • Tuv
  • Rohs
  • ISO
  • DOSAH

Zprávy

Informace o našich hlavních akcích a výstavách.

Jak si vybrat nejlepší Cat7 Keystone Jack pro nastavení sítě？ Výběr toho nejlepšího Keystone jack Kočka7 jde o tři základní faktory: typ st...
Jak snadno spravovat kabely? V moderním domácím a kancelářském prostředí, přeplněné kabely nejen ovlivňují estetiku, ale...
Jaké jsou hlavní použití propojovacích kabelů? Co jsou propojovací kabely a jaká je jejich funkce? Propojovací šňůry se používají ...
Jaké jsou typické aplikace propojovacích panelů? V moderním síťovém komunikačním inženýrství fungují propojovací panely jako "velitel dopravy", sp...
Jak používat zástrčkové konektory? V moderní elektronice a průmyslové automatizaci jsou konektory nezbytnými součástmi pro přenos si...
Jaká je role Faceplate? V moderní průmyslové výrobě, chytrých domácnostech a každodenním životě je koncept „ Čelní de...
Jak připojit klíčový jack Cat3? Cat3 Keystone Jacks jsou běžné komponenty v systémech síťové kabeláže a hlasové komunikace,...
Co je to blok zapojení 110? Blok zapojení 110 je opravný panel používaný v zapojení telefonicky a datové sítě, často v komerč...
Co je to náplast? V každodenním životě často přicházíme do kontaktu s různými kabely, ale Patch Cord ...
Jak ve strukturovaném systému kabeláž pomáhá keyneový jack CAT3 spravovat a udržovat síťové připojení? Cat3 Keystone Jack Použijte standardizované rozhraní RJ11/RJ45 pro kabely Twisted páru kate...
Co je to mužský konektor? Jaké jsou jeho struktury, materiály a aplikace? A mužský konektor je konektor s vyčnívajícími kolíky, který se obvykle používá k párování ...
Splňuje izolační odpor šňůry Cord Cord Cord Cord Cord po testu konstantního vlhkého tepla? Test konstantního vlhkého tepla je test výkonu používaný k vyhodnocení dlouhodobého používání ele...

Rozšiřování znalostí v oboru

Cat3 Keystone Jacks , navržený pro hlasové a nízkorychlostní datové aplikace, mají několik funkcí, díky nimž jsou vhodné pro specifické potřeby sítě. Zde je několik pozoruhodných funkcí Cat3 Keystoneovy Jacks:
Kompatibilita: Klíčové konektory Cat3 jsou navrženy tak, aby byly kompatibilní s kabely Cat3, které se skládají z kroucených párů měděných vodičů. Poskytují standardizovaný bod připojení pro kabely Cat3 a zajišťují správný přenos signálu.
KEYSTONE DESIGN: CAT3 Keystone Jackes mají modulární design, který jim umožňuje zapadnout do klíčových otvorů na nástěnných destičkách, opravárech nebo na povrchu. Tento design usnadňuje snadnou instalaci, flexibilitu a přizpůsobení při vytváření řešení pro připojení k síti.
Konfigurace zapojení: Cat3 Keystone Jacku obvykle sledují průmyslové standardní schémata zapojení T568A nebo T568B pro ukončení. Tato schémata zajišťují konzistenci a kompatibilitu s jiným síťovým zařízením, což umožňuje snadnou integraci do stávajících síťových infrastruktur.
Kompatibilita RJ11/RJ12: Klíčové konektory CAT3 se běžně používají s konektory RJ11 nebo RJ12. Tyto konektory, které se běžně vyskytují v telefonních systémech a analogových modemech, zapadají do konektorů CAT3 Keystone a poskytují konektivitu pro hlasovou komunikaci.
Trvanlivost: Klíčové konektory Cat3 jsou postaveny tak, aby vydržely pravidelné používání a poskytovaly spolehlivé spojení. Jsou konstruovány s robustními materiály a komponenty, aby byla zajištěna trvanlivost a dlouhodobý výkon.
Nákladově efektivní řešení: Klíčové konektory CAT3 nabízejí nákladově efektivní řešení pro hlasovou komunikaci a nízkorychlostní datové aplikace. Ve srovnání s možností kabeláže s vyšší kategorií jsou levnější, což je činí vhodnými pro instalace s vědomím rozpočtu.
Všestrannost: Ačkoli je primárně používán pro hlasovou komunikaci, CAT3 Keystoneovy konektory mohou také podporovat nízkorychlostní datové aplikace, jako je základní připojení k internetu nebo potřeby sítě s nízkou šířkou pásma. Poskytují flexibilní možnost pro prostředí, která nevyžadují vysokorychlostní přenos dat.
Hlasová komunikace: Klíčové konektory CAT3 se používají primárně pro aplikace hlasové komunikace, jako jsou telefonní systémy, interkomy a analogové modemy. Poskytují spolehlivý a standardizovaný bod připojení pro hlasové signály.
Použití jacků Cat3 Keystone:
Legacy Systems: CAT3 Keystoneovy konektory jsou vhodné pro starší systémy, které vyžadují nižší šířky pásma, jako jsou starší hlasové sítě nebo nízkorychlostní datové aplikace. Mohou být použity v prostředích, kde není nutné upgradovat na vyšší kategorii kabeláž.
Rezidenční aplikace: Klíčové konektory CAT3 se běžně používají v obytných zařízeních pro telefonní připojení. Umožňují ukončení telefonních kabelů v nástěnných deskách nebo na povrchových boxech a poskytují připojení pro pevné telefony.
Sítě pro malé kancelářské/domácí kanceláře (SOHO): Klíčové konektory CAT3 lze použít v malých kancelářských nebo domácích sítích, které primárně vyžadují hlasovou komunikaci nebo přenos dat s nízkou rychlostí. Poskytují nákladově efektivní řešení pro základní síťové potřeby.
Je důležité si uvědomit, že kabeláž Cat3 je z hlediska šířky pásma omezená. Podporuje datové rychlosti až 10 Mb / s pro aplikace Ethernet, což je výrazně nižší ve srovnání s vyšší kategorií, jako je CAT5E, CAT6 nebo CAT6A. Proto se Cat3 Keystoneovy zvedáky jsou primárně doporučovány pro aplikace a situace hlasové komunikace a situace, kdy je dostatečný přenos dat s nízkou rychlostí.
Stručně řečeno, konektory CAT3 Keystone nabízejí kompatibilitu s kabely CAT3, modulární design pro snadnou instalaci a podporu pro hlasové a nízkorychlostní datové aplikace. Poskytují nákladově efektivní řešení pro prostředí, která nevyžadují vysokorychlostní přenos dat a běžně se používají v telefonních systémech, analogových modemech a základních sítích.
