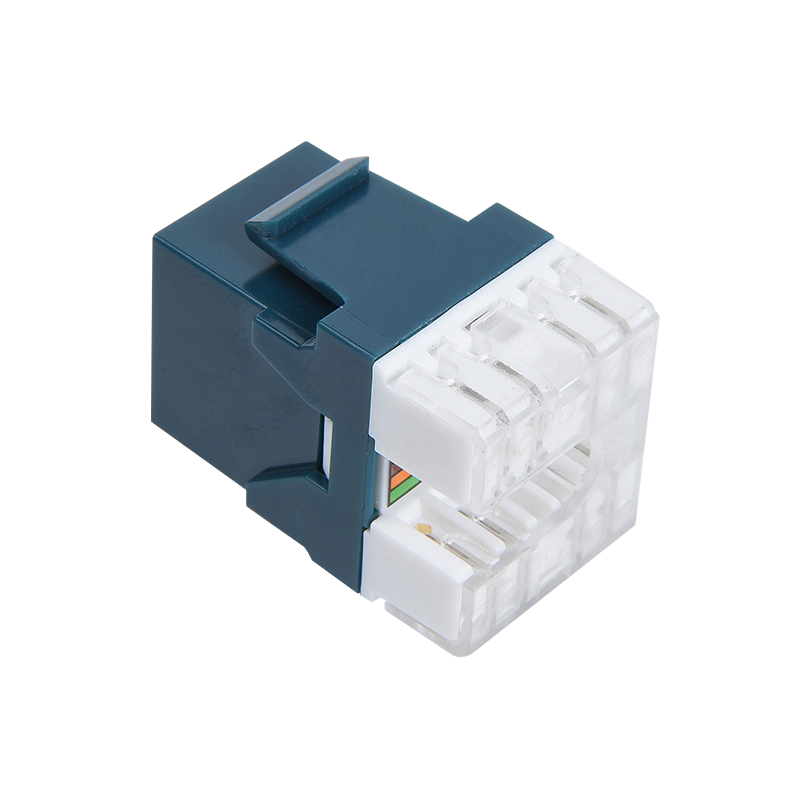

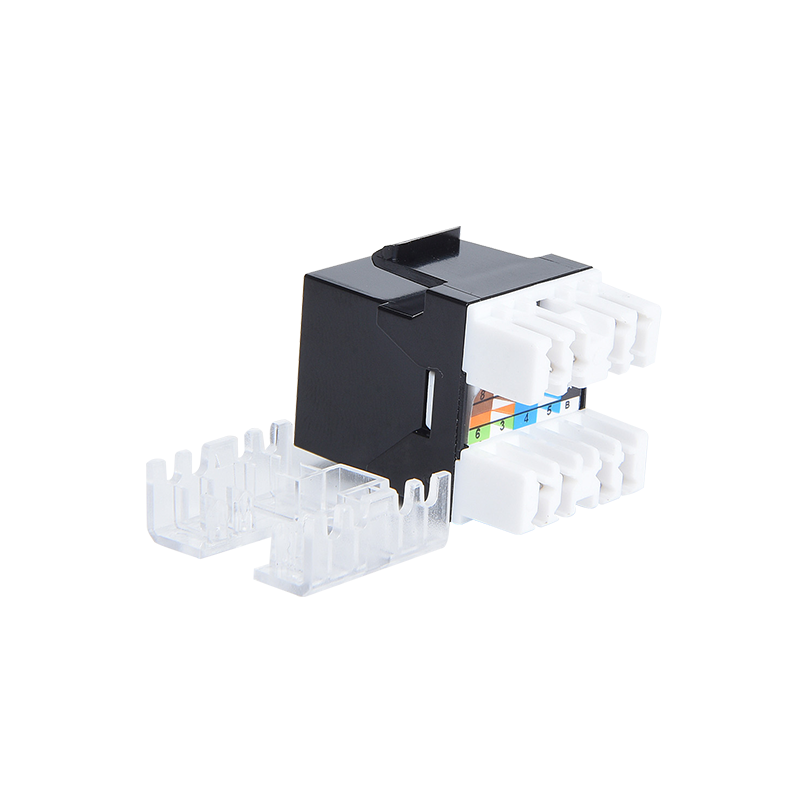

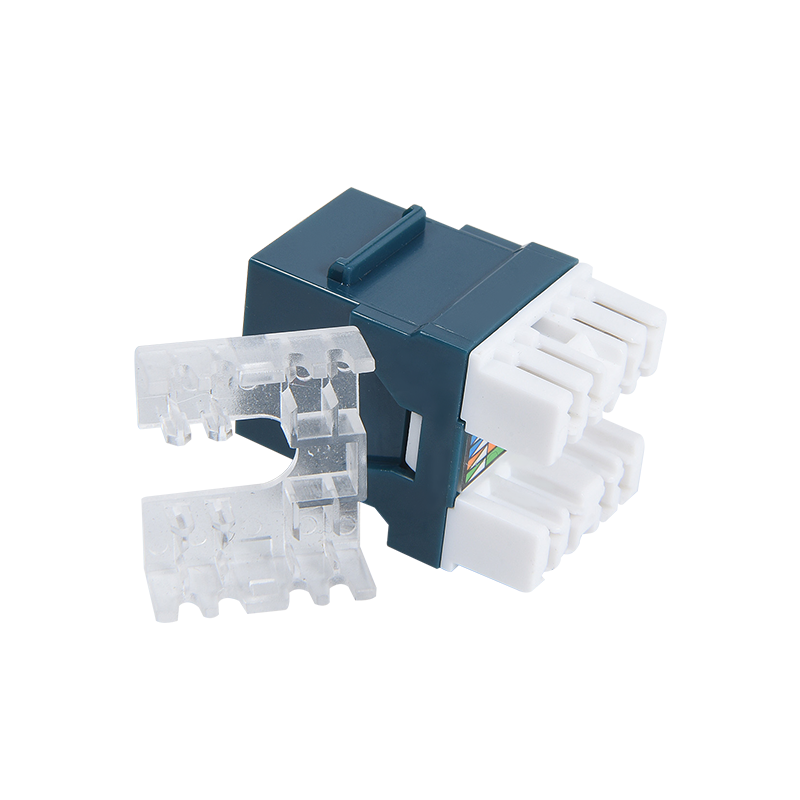

INDIVIDUÁLNÍ Cat5e Keystone Jack

Domov / Produkty / Měděný systém / Keystone Jack / Cat5e Keystone Jack

Výroba

PODROBNOSTI

Cat5e Keystone Jack Výrobci

Keystoneový konektor CAT5E je typ konektoru používaného k ukončení kabelu Cat5E v nástěnné desce nebo na panelu záplaty. Jedná se o malé zařízení, které umožňuje připojení kabelu a připojení vodičů dovnitř k síti. Návrh „Keystone“ Jacku umožňuje snadno vložit a odstranit z klíčového nástěnného desky nebo panelu patch, což z něj činí oblíbenou volbu pro síťové instalace. Označení „CAT5E“ se týká kategorie kabelu, přičemž „Cat5E“ je nejběžnějším typem kabelu zkrouceného páru používaného pro sítě Ethernet.
1.. Stupeň designu produktu: Universal Connector Grade 2
2. Vložený design může být modul nainstalován na distribučním rámci v režii za vzniku modulárního distribučního rámce.
3. Metoda připojení: RJ45 Jack s jumperem, IDC ukončen vodorovným zapojením. Kontaktní kontakt přijímá technologii s vysokou a nízkou dislokací, která účinně snižuje hodnotu přeslechu na konci.
4. Požadavky na životní prostředí: Splňte standardy ROHS.
5. Úvod materiálu: Tento produkt modulu se používá k připojení vodorovného zapojení a kabeláže pracovního prostoru ve stejném patře budovy a používá se hlavně pro zařízení pro zapojení a koncové zařízení nebo připojení adaptéru. Kabely páření produktů a páření jsou kabely zkroucené měděné nápravy a měděné nápravy.
6. Vztah mezi shodou: Používejte s konektory stejné standardní řady
7. Použitelný standard: Obecná specifikace: YD/T 926.1-2009
Substandard: YD/T 926.3-2009
8. Technické parametry:
Elektrické vlastnosti:
A. Frekvenční rozsah: 1 ～ 100 MHz
B. Pracovní napětí: 125 V
C. Odolané napětí: DC1000V (AC750V) 1 min bez rozpadu a oblouku
D. Klavní útlum Crosstalk Další: ≥6dB
E. Izolační odpor: počáteční hodnota ≥ 100 mΩ
Po konstantním vlhkém testovacím testu ≥ 100 mΩ
Mechanické vlastnosti:
A. Vložení síly a vysuzovací síla: Vložení síly není více než 20n a vysuzaná síla není menší než 20n
B. Vliv připojení konektoru: 50N 60 ± 5s
C. IDC Terminál je upnuto na 22 ~ 26AWG Twisted Pair
Trvanlivost:
A. Počet, kolikrát je vložen zástrčka a zásuvka: 750krát
B. Počet zakončení drátu: 250krát
9. Ošetření materiálem a povrchem:
A. Kovový materiál:
Zlatá jehla: fosfor bronzová zlaté
Terminál IDC karty: fosfor bronzový nikl
B. Nekovové materiály:
Plast: PC polykarbonát
C. Tloušťka zlaté vrstvy: 6 ~ 50U Zlato
D. Materiál PCB: FR4
10. Environmentální výkon: Teplota: -25 ～ 70 ℃ Vlhkost: ≤ 85% (teplota 85 ℃ ± 3 ℃)
Test slzného spreje:
A. Hodnota pH roztoku soli před atomizací je mezi 6,5 a 7,2 (35 ± 2 ℃);
B. Solný roztok se připravuje s chloridem sodným (chemicky čistým, analyticky čistým) a destilovaným nebo deionizovanou vodou.
Jeho koncentrace je (5 ± 0,1)% (hmotnostní procento);
C. Je přijata kontinuální atomizace a doporučená doba trvání je 48 hodin;
D. Při atomizaci je nutné zabránit nečistotám, jako je olej a prach, a teplota a vlhkost proudového vzduchu ovlivňující práci.
podmínky pro prostor.

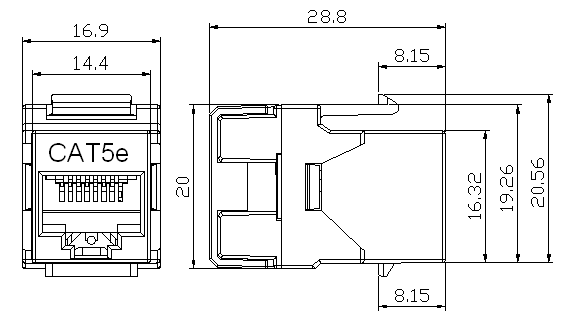

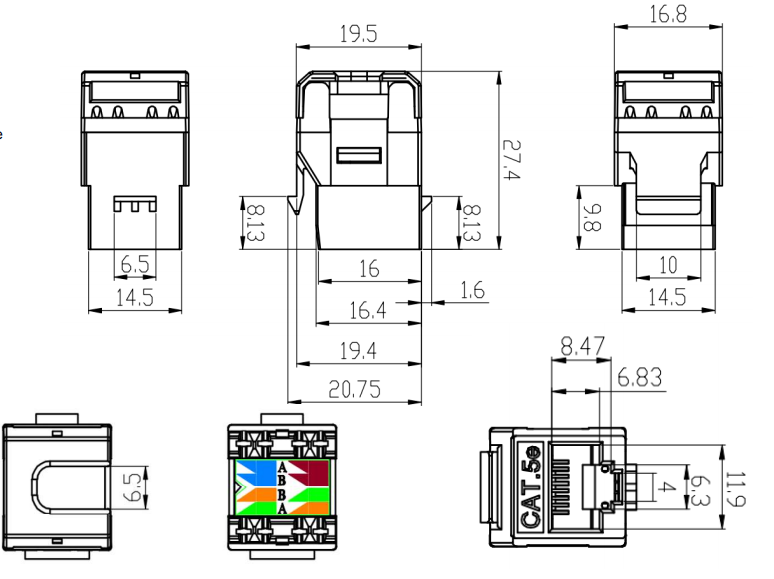

11. Obrys výkresů a maximální velikost přizpůsobená.
12. Balení a úložiště: Produkt je vložen do speciálního blistrového sáčku a poté vložil do kartonové krabice a doplňky produktu jsou umístěny současně a na levém horním rohu přední části kartonu je připojeno štítky označující model produktu a množství. Zabalené výrobky by měly být skladovány ve skladu, kde je teplota okolního okolí -5 ~ ~ 30 ℃, relativní vlhkost není více než 70%a v okolním vzduchu není kyselina, alkalii a jiné korozivní plyny a doba skladování je tři roky.
Pravidelné množství balení: 10 krabic na karton, 50 ks na krabici, 500 ks na karton.
13. Poznámka: Použití produktu Značka: Zákazník specifikovaný balení.
Od roku 2005

Společnost Yuyao Simante Network Communication Equipment LLC

Společnost Yuyao Simante Network Communication Equipment Co., Ltd. je profesionální výrobce strukturovaných kabeláží a optických produktů, který integruje návrh, vývoj, prodej a servis.

Již téměř 20 let se snažíme co nejlépe uspokojovat potřeby našich zákazníků. Využíváme naše zkušenosti a poskytujeme jim hodnotu od samého začátku jejich online interakce. Díky propracovanému systému výzkumu a vývoje (R&D) je konzistentní kvalita produktů Simante zaručena již od fáze návrhu. Naše společnost zaměstnává více než 10 inženýrů a více než 30 technických specialistů na plný úvazek, kteří neustále přispívají svými odbornými znalostmi, zlepšují kvalitu a usnadňují inovace produktů.

17+ zkušeností v oboru

Mezi naše hlavní produkty patří zásuvkové moduly, patch panely, nástěnné čelní panely, datové zásuvky a další komponenty, které se široce používají v oblastech, jako jsou strukturované kabelážní systémy (SCS), síťová komunikace, inteligentní domácnost a automatizační systémy.

Výrobní závod má 10 standardních a specializovaných výrobních linek, 10 sad plně automatických vstřikovacích lisů, 20 poloautomatických vstřikovacích lisů a 8 jednotek různých automatických montážních zařízení, což mu umožňuje udržovat stabilní roční produkci více než 9 milionů jednotek.

Zaměření společnosti Simante na trh s high-tech produkty je klíčem k jejím vysokým standardům kvality. Nejenže přísně kontrolujeme výrobní proces, ale také zajišťujeme splnění komplexních požadavků našich zákazníků na testování prostřednictvím zavedeného testovacího systému. Udržujeme stabilní objemy exportu do Evropy, Austrálie, Afriky, Středního východu a jihovýchodní Asie a přijímáme také objednávky OEM a ODM.

Simante – tvoříme hodnotu s vámi!

Zobrazení certifikátu

Máme řadu národních patentů, také jsme prošli certifikací systému managementu jakosti ISO9001 a všechny naše produkty splňují normy.

  • EMC
  • Lvd
  • Tuv
  • Rohs
  • ISO
  • DOSAH

Zprávy

Informace o našich hlavních akcích a výstavách.

Jak si vybrat nejlepší Cat7 Keystone Jack pro nastavení sítě？ Výběr toho nejlepšího Keystone jack Kočka7 jde o tři základní faktory: typ st...
Jak snadno spravovat kabely? V moderním domácím a kancelářském prostředí, přeplněné kabely nejen ovlivňují estetiku, ale...
Jaké jsou hlavní použití propojovacích kabelů? Co jsou propojovací kabely a jaká je jejich funkce? Propojovací šňůry se používají ...
Jaké jsou typické aplikace propojovacích panelů? V moderním síťovém komunikačním inženýrství fungují propojovací panely jako "velitel dopravy", sp...
Jak používat zástrčkové konektory? V moderní elektronice a průmyslové automatizaci jsou konektory nezbytnými součástmi pro přenos si...
Jaká je role Faceplate? V moderní průmyslové výrobě, chytrých domácnostech a každodenním životě je koncept „ Čelní de...
Jak připojit klíčový jack Cat3? Cat3 Keystone Jacks jsou běžné komponenty v systémech síťové kabeláže a hlasové komunikace,...
Co je to blok zapojení 110? Blok zapojení 110 je opravný panel používaný v zapojení telefonicky a datové sítě, často v komerč...
Co je to náplast? V každodenním životě často přicházíme do kontaktu s různými kabely, ale Patch Cord ...
Jak ve strukturovaném systému kabeláž pomáhá keyneový jack CAT3 spravovat a udržovat síťové připojení? Cat3 Keystone Jack Použijte standardizované rozhraní RJ11/RJ45 pro kabely Twisted páru kate...
Co je to mužský konektor? Jaké jsou jeho struktury, materiály a aplikace? A mužský konektor je konektor s vyčnívajícími kolíky, který se obvykle používá k párování ...
Splňuje izolační odpor šňůry Cord Cord Cord Cord Cord po testu konstantního vlhkého tepla? Test konstantního vlhkého tepla je test výkonu používaný k vyhodnocení dlouhodobého používání ele...

Rozšiřování znalostí v oboru

A Cat5e Keystone Jack je klíčovou součástí systémů síťových kabeláže, která umožňuje ukončení a připojení kabelů Cat5e Ethernet. Je navržen tak, aby se vešel do kompatibilního klíčového nástěnného desky nebo panelu záplaty a poskytuje vhodné a modulární řešení pro instalace sítě.
Keystoneovy konektory CAT5E jsou speciálně navrženy tak, aby podporovaly Ethernetové kabely CAT5E, které se běžně používají pro přenos dat v různých aplikacích, včetně obytných, komerčních a průmyslových nastavení. Dodržují průmyslové standardy stanovené Asociací Telecommunications Industry Association/Electronic Industries Association (TIA/EIA), aby zajistili spolehlivý a konzistentní výkon sítě.
Primární funkcí klíčového jacku CAT5E je ukončit konce kabelů Cat5E Ethernet, což umožňuje bezpečné a efektivní připojení. Je vybaven kontakty nebo terminály, které jsou v souladu s jednotlivými vodiči kabelu, což umožňuje správné ukončení drátu a přenos signálu.
Funkcí klíčového jacku Cat5e je ukončit konce kabelů Cat5E Ethernet a vytvořit spolehlivé a zabezpečené připojení. Zde je několik klíčových funkcí a aplikací Cat5e Keystoneových konektorů:
Ukončení kabelu: Primární funkcí klíčového jacku CAT5E je ukončit konce kabelů Cat5E Ethernet. Poskytuje bod připojení, kde mohou být jednotlivé vodiče kabelu správně připojeny k kontaktům nebo terminály Jacku.
Přenos signálu: Klíčové konektory CAT5E jsou navrženy tak, aby udržovaly integritu a kvalitu síťových signálů přenášených přes kabely Ethernet. Zajišťují spolehlivý a vysokorychlostní přenos dat pro aplikace, jako je připojení k internetu, sítě místních oblastí (LAN) a systémy Voip Over IP (VoIP).
Kompatibilita: Klíčové konektory CAT5E jsou speciálně navrženy pro použití s ​​kabely CAT5E Ethernet, které jsou schopny přenášet data rychlostí až 1000 Mb / s (1 gigabit za sekundu). Jsou zpětné kompatibilní s kabely CAT5, což umožňuje kompatibilitu se starší síťovou infrastrukturou.
Modulární instalace: Keystoneovy konektory jsou součástí modulárního systému, který umožňuje snadnou instalaci a flexibilitu. Mohou být snadno vloženy nebo odstraněny z klíčových nástěnných desek, opraváren nebo povrchových boxů, což poskytuje vhodné a přizpůsobitelné síťové řešení.
Všestrannost: Klíčové konektory CAT5E jsou vhodné pro různé aplikace, včetně obytných, komerčních a průmyslových prostředí. Obvykle se používají v domech, kancelářích, datových centrech a dalších místech, kde je vyžadována síťová připojení.
TIA/EIA Standards Compliance: CAT5E Keystone Jacks jsou navrženy a vyrobeny tak, aby dodržovaly průmyslové standardy stanovené Asociací Telecommunications Industry Association/Electronic Industries Association (TIA/EIA). Soulad s těmito standardy zajišťuje výkon a spolehlivost síťových připojení.

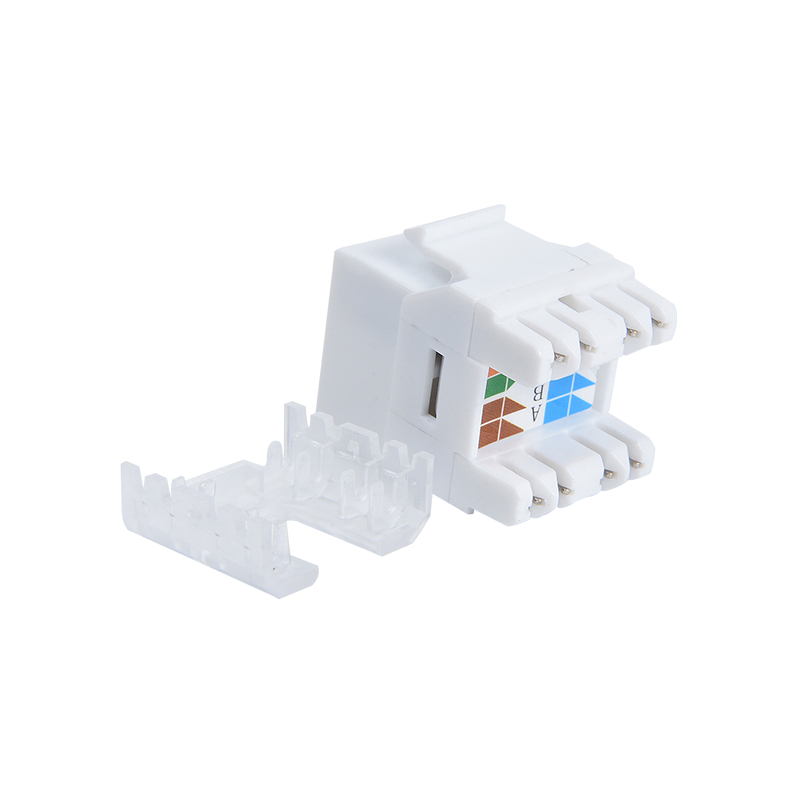

Kódování barev: Keystoneovy konektory často mají barevně označené schémata zapojení, jako je standard T568A nebo T568B, aby se usnadnilo správné ukončení kabelu. Toto barevné kódování pomáhá zajistit konzistenci a přesnost během instalace a odstraňování problémů.
Expanze a flexibilita: Modulární povaha klíčových konektorů umožňuje snadné rozšíření a budoucí úpravy. Podle potřeby lze přidat nebo vyměnit další zvedáky, což poskytuje flexibilitu, aby se přizpůsobila měnícím se požadavkům sítě.
Celkově slouží klíčové jacks Cat5e jako základní součásti v zařízeních Ethernet Network. Poskytují spolehlivý a standardizovaný bod připojení pro kabely CAT5E Ethernet, což umožňuje efektivní a vysoce výkonný přenos dat v různých aplikacích pro sítě.
