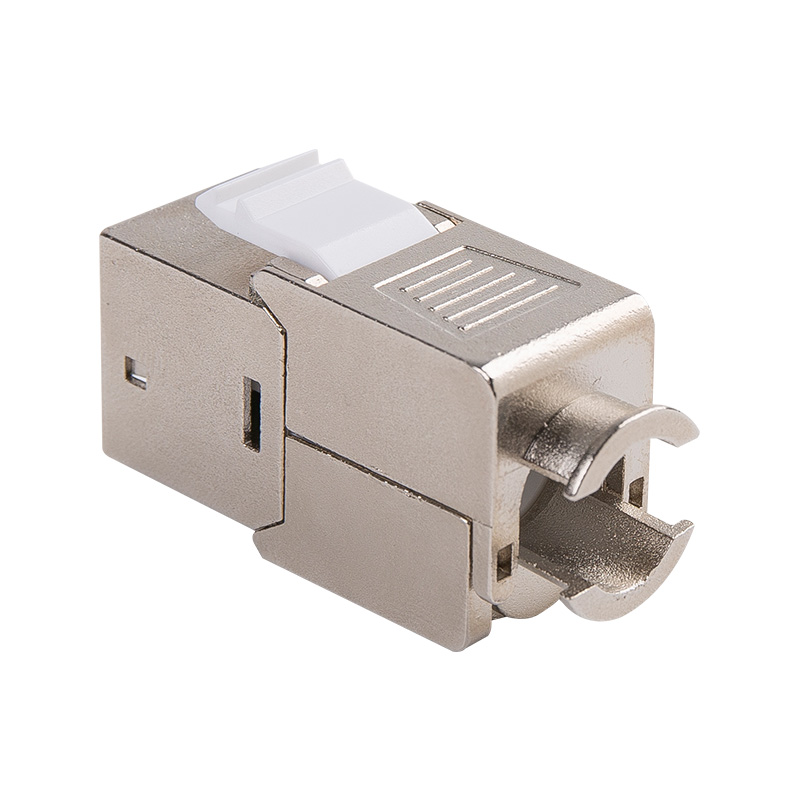

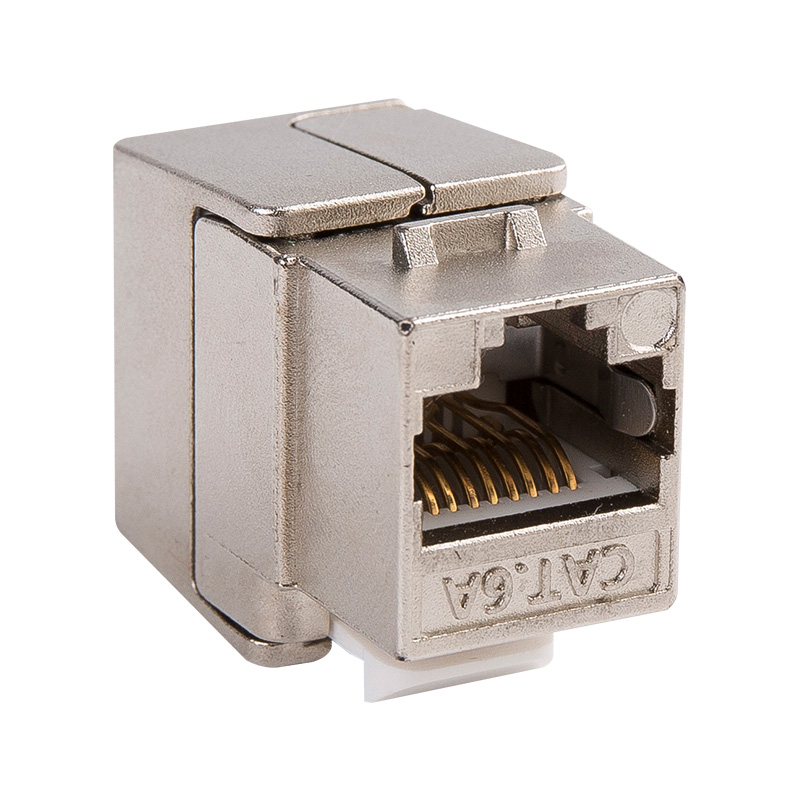

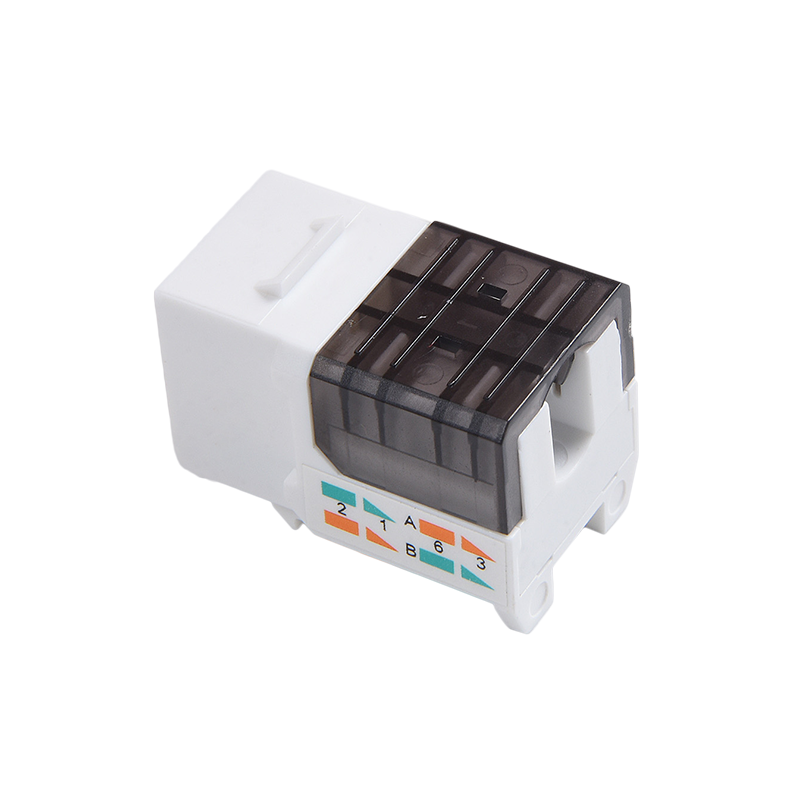

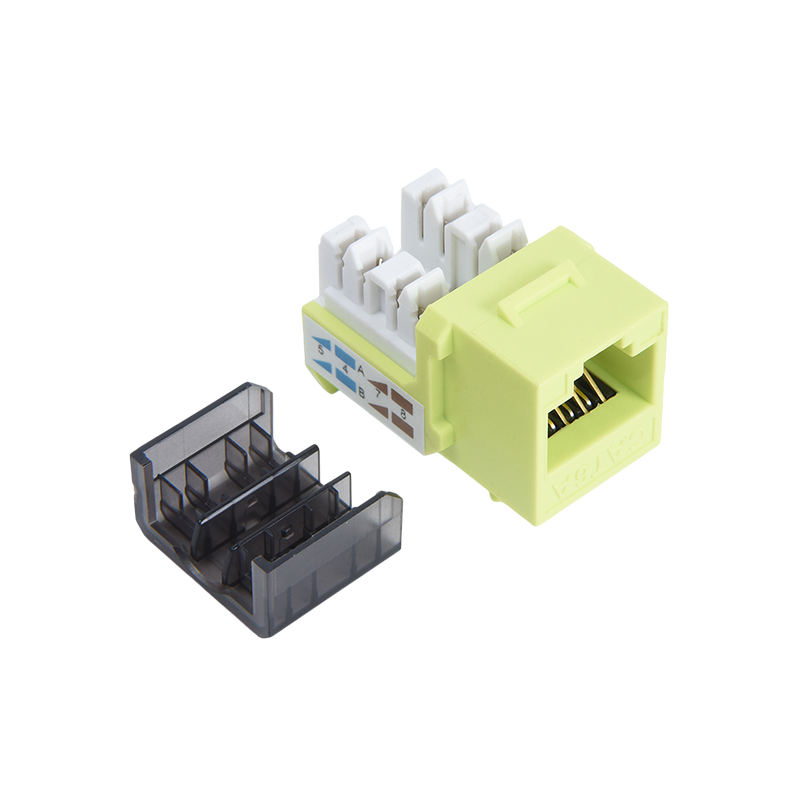

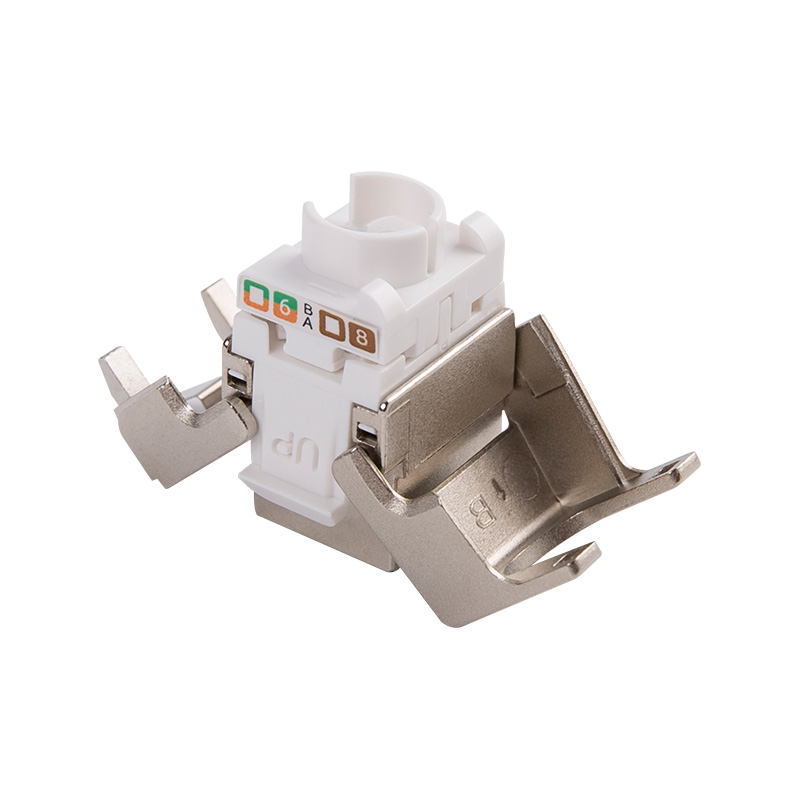

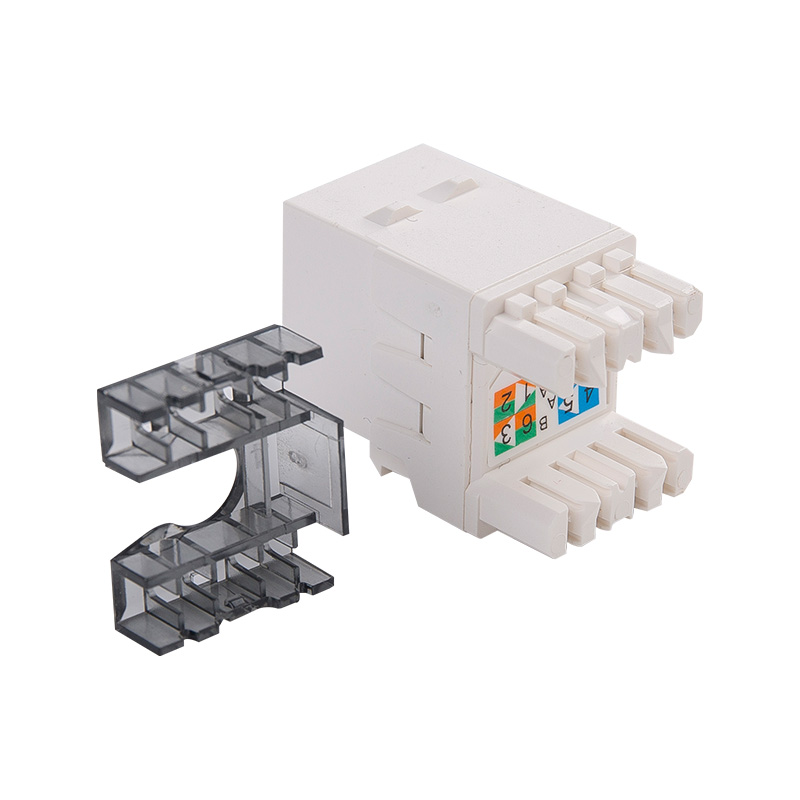

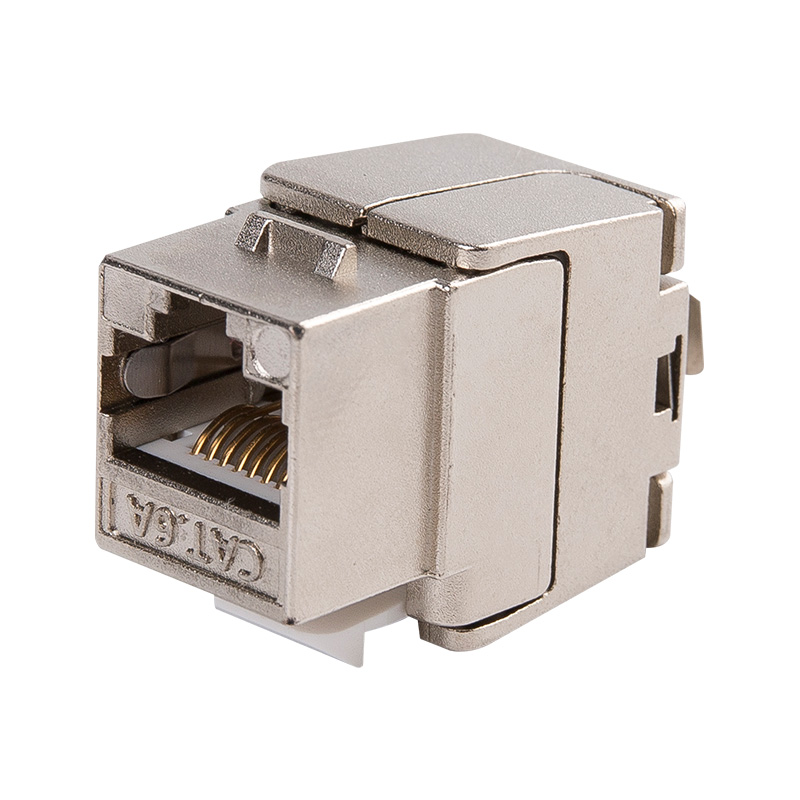

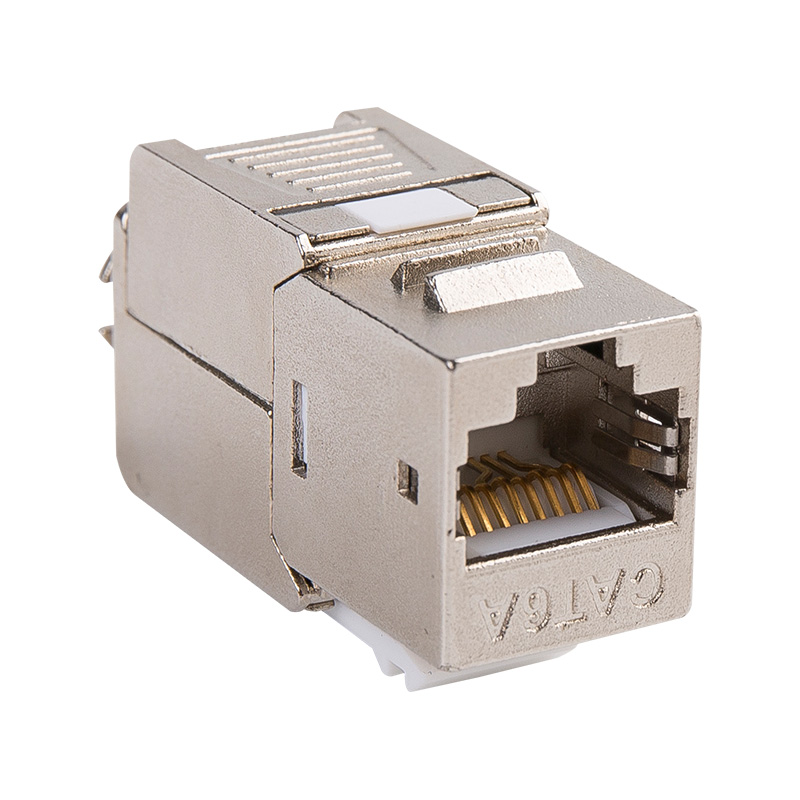

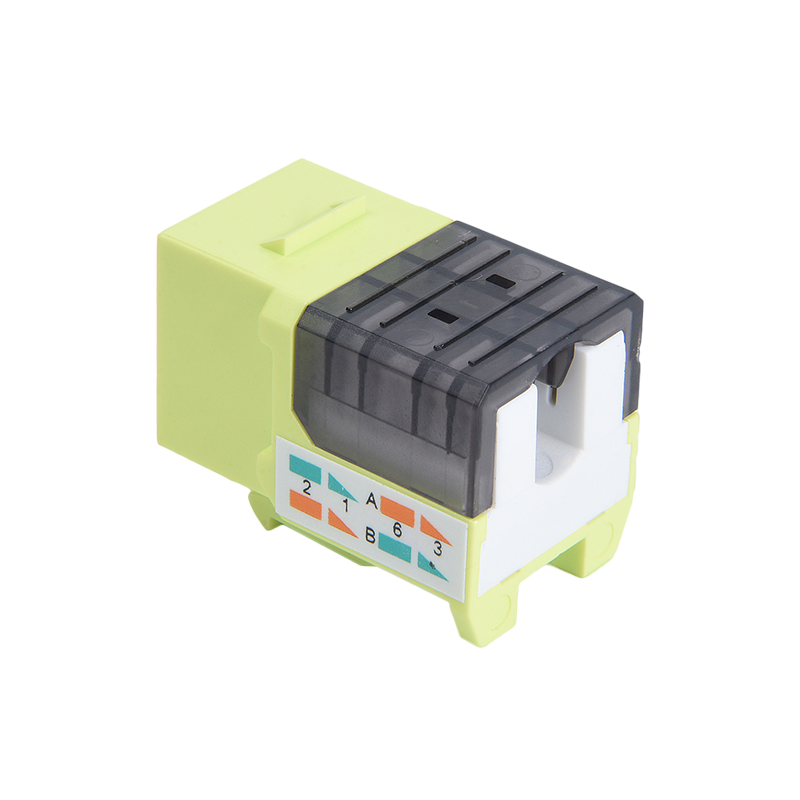

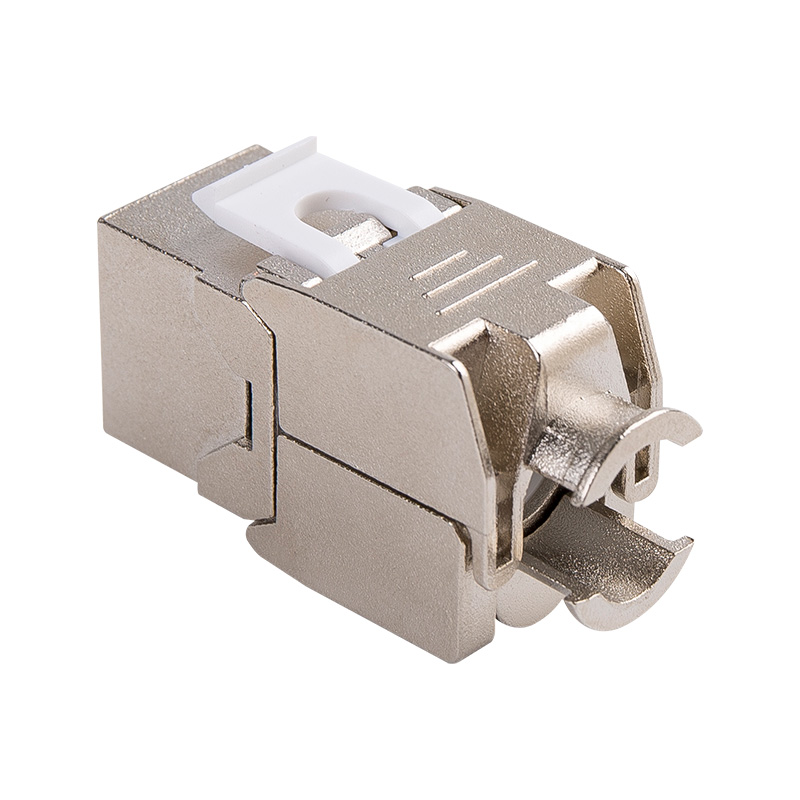

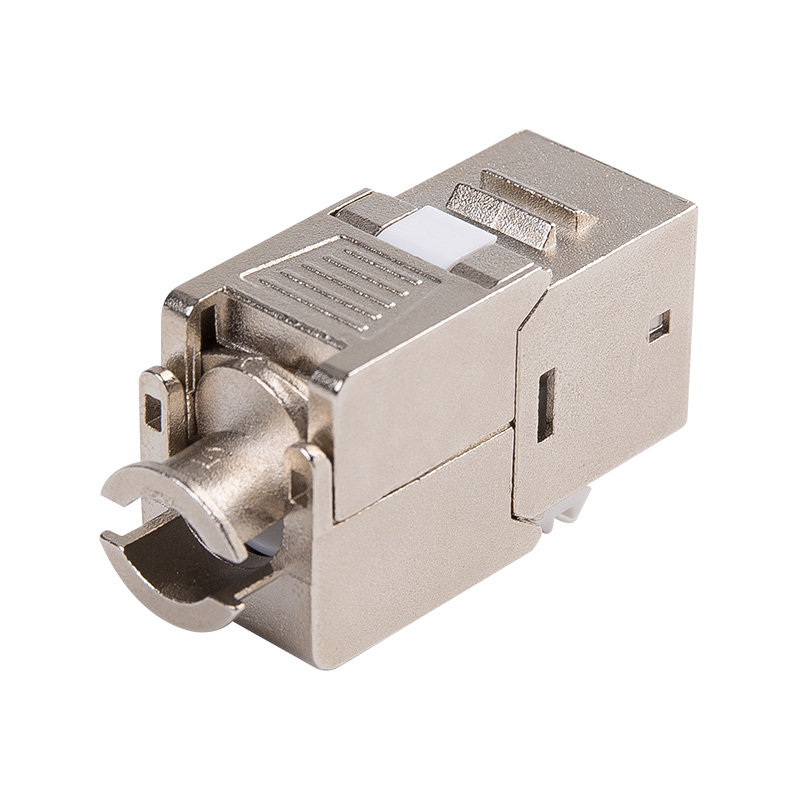

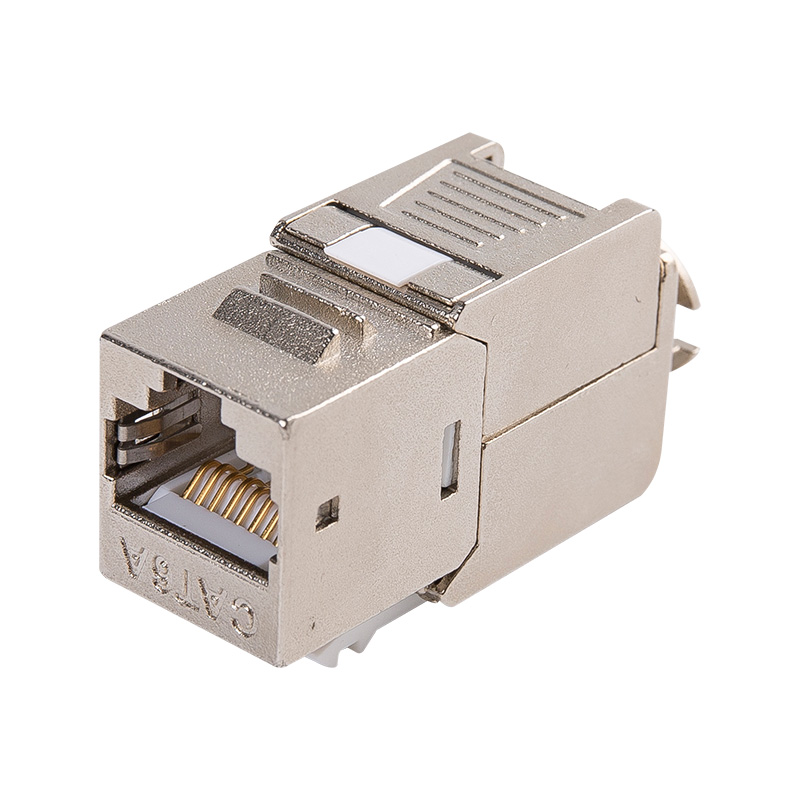

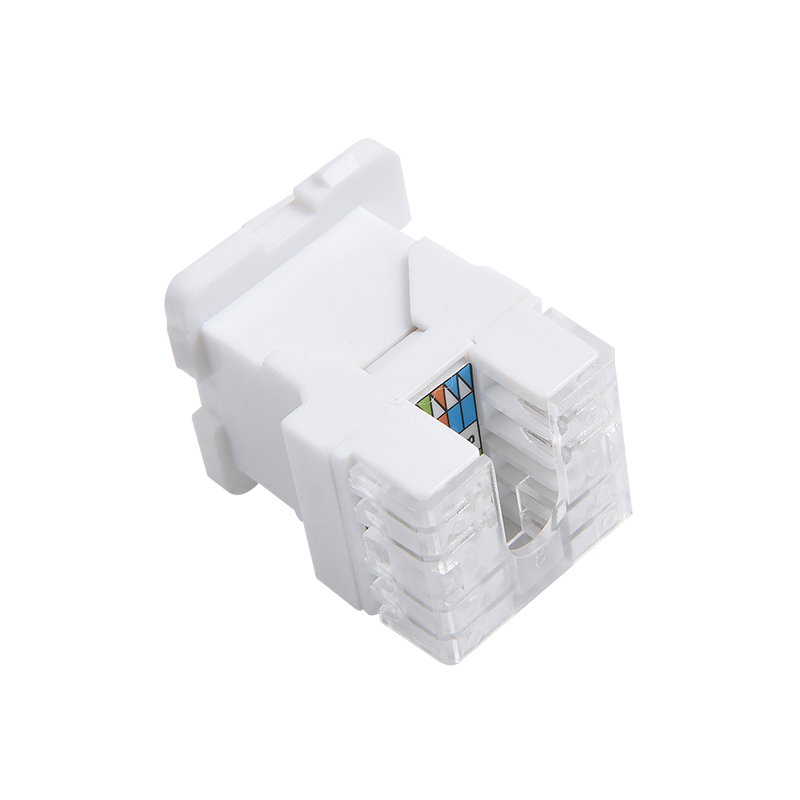

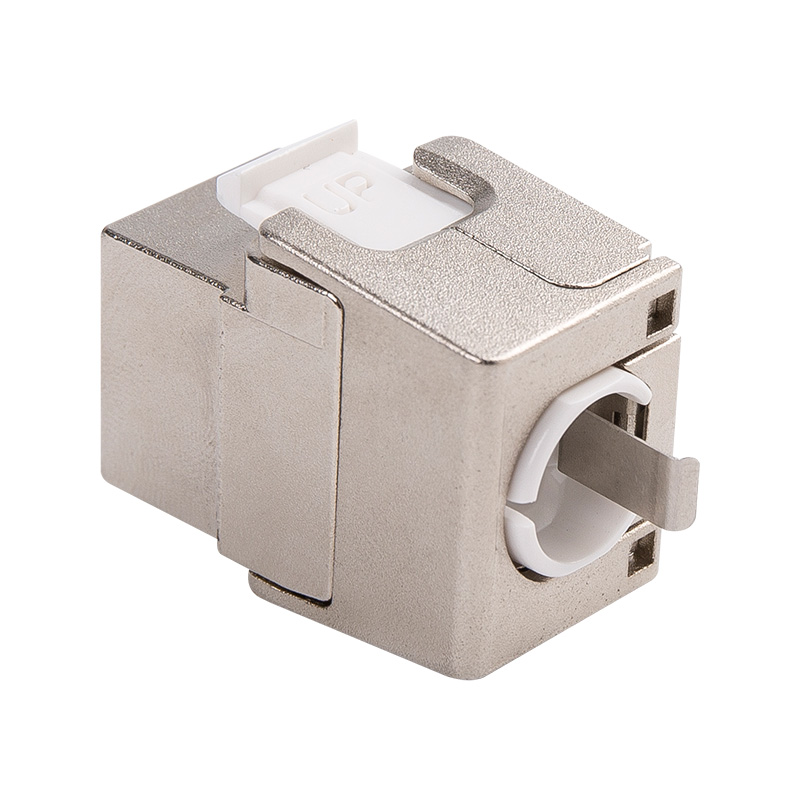

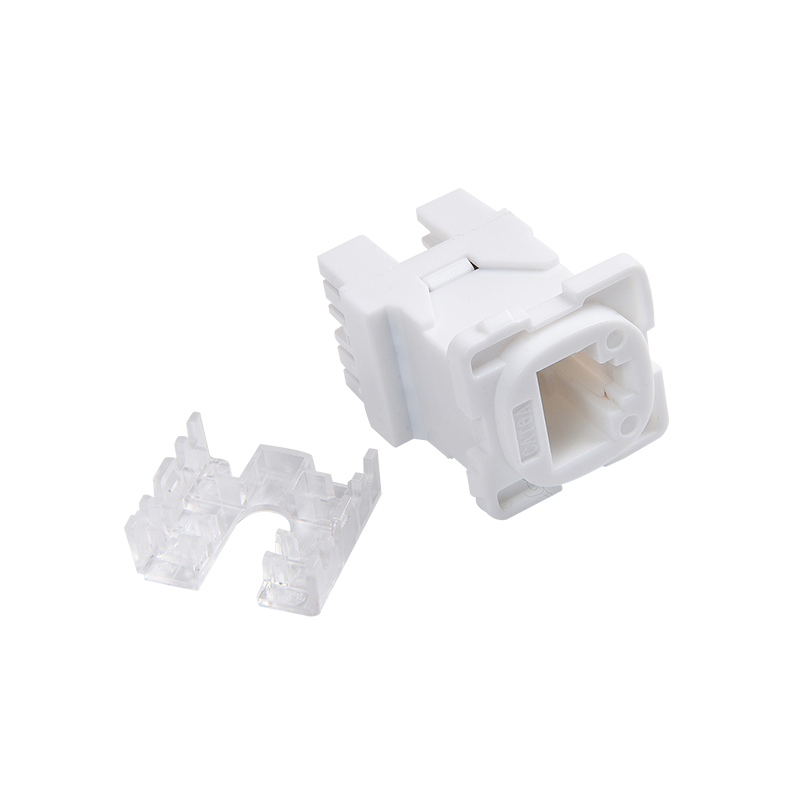

INDIVIDUÁLNÍ Cat6a Keystone Jack

Domov / Produkty / Měděný systém / Keystone Jack / Cat6a Keystone Jack

Výroba

PODROBNOSTI

Cat6a Keystone Jack Výrobci

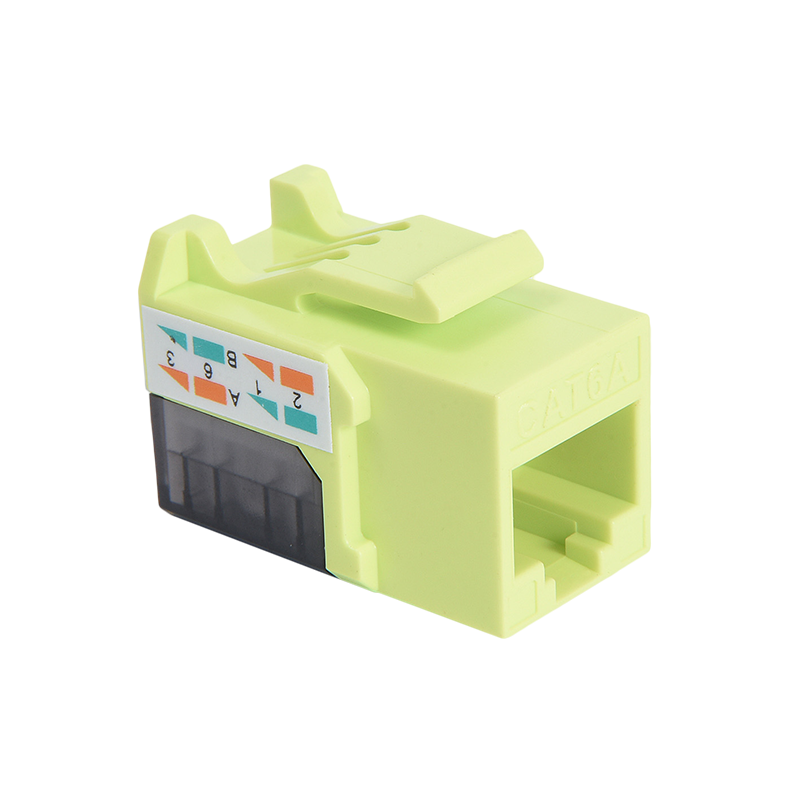

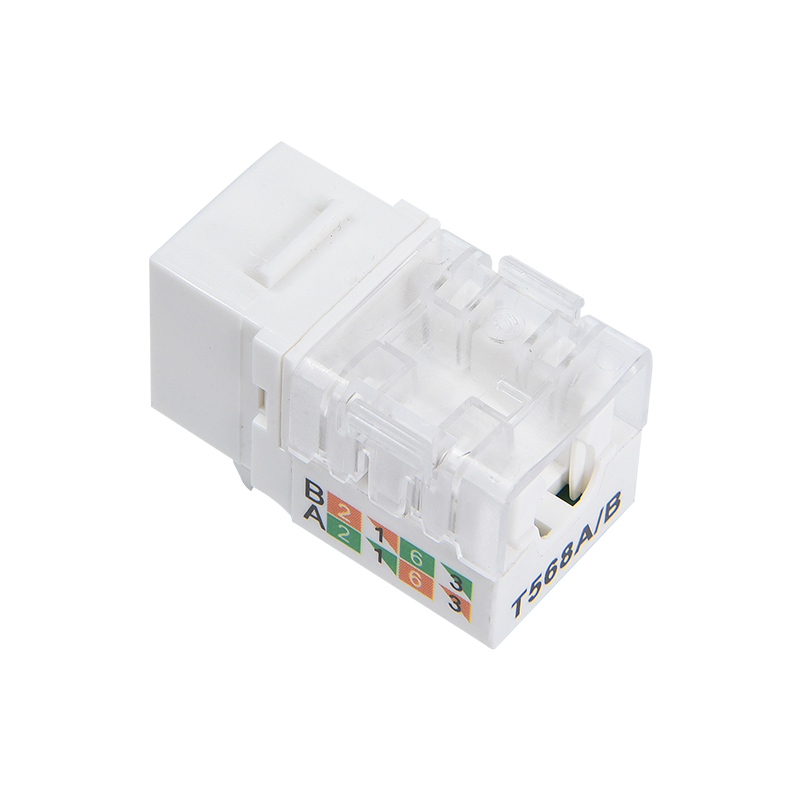

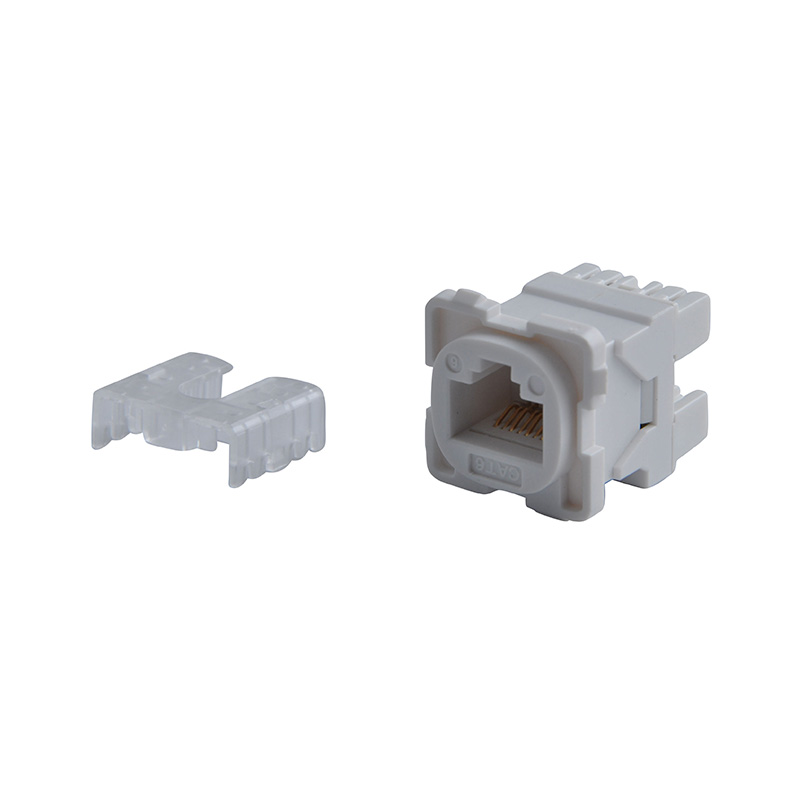

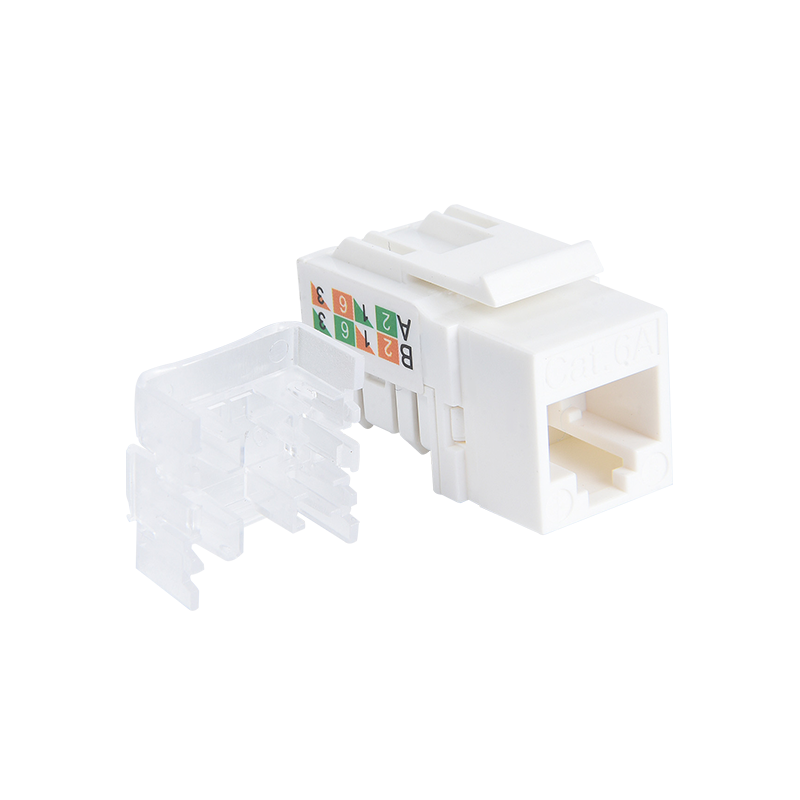

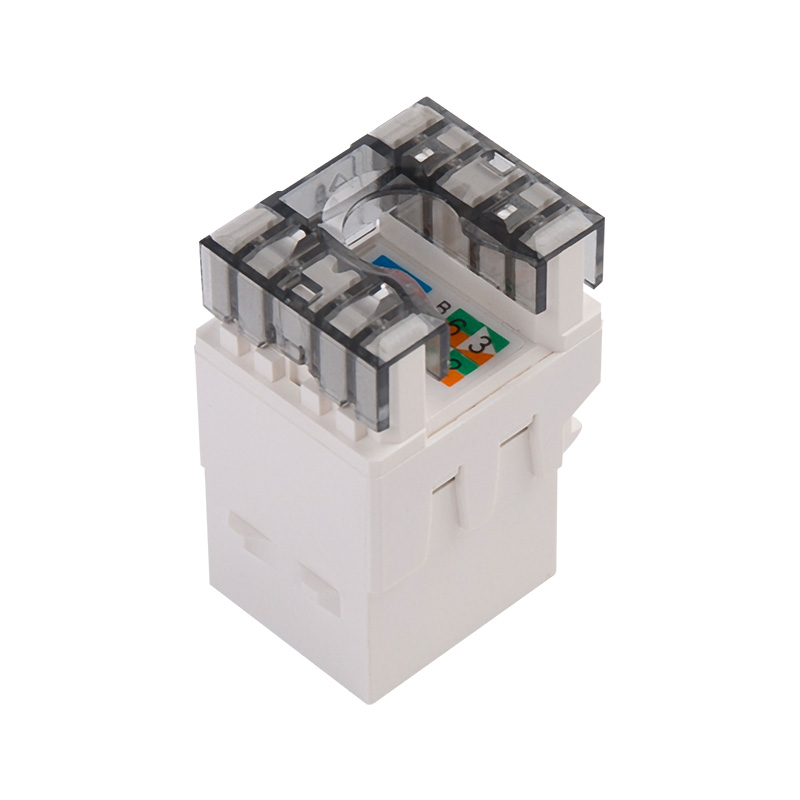

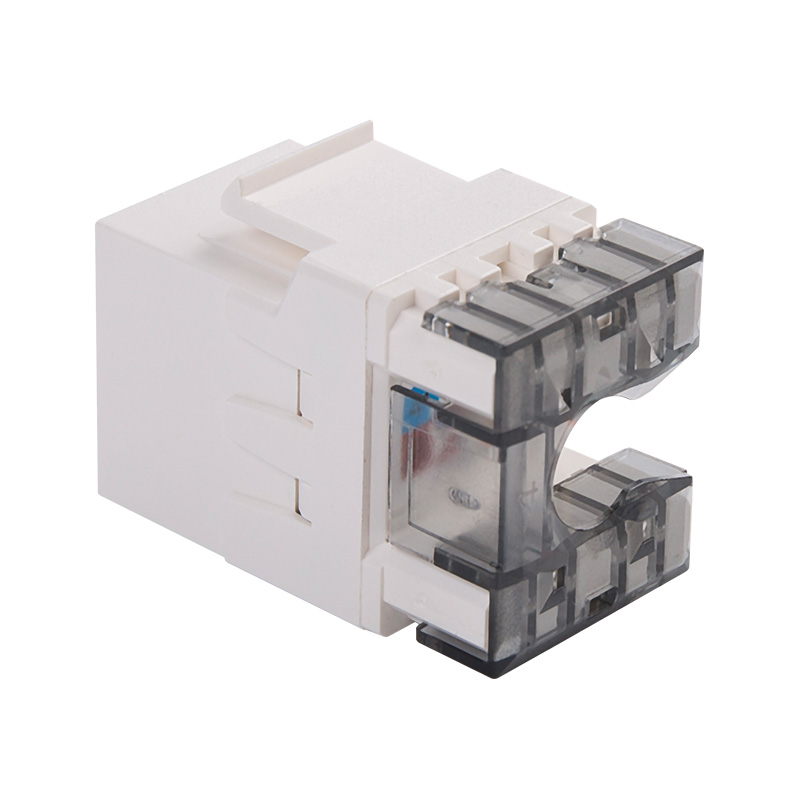

Keystone Jack CAT6A je typ klíčového jacku, který je navržen tak, aby podporoval standard CAT6A pro síť Ethernet. CAT6A (kategorie 6A) je verze standardního kabelu Cat6 (kategorie 6) s vyšší výkonností a je schopna vyšších rychlostí a větší šířky pásma.
Keystoneový konektor je malý, modulární konektor, který lze použít k ukončení konce kabelu. Keystoneový konektor je navržen tak, aby se vešel do klíčového nástěnného desky nebo panelu patch, který poskytuje centrální umístění pro připojení a odpojení kabelů. Keystoneový konektor CAT6A obvykle obsahuje řadu vodivých kolíků, které se používají k navázání spojení s dráty uvnitř kabelu.
Klíčové konektory CAT6A jsou navrženy tak, aby podporovaly vysokorychlostní přenos dat a obvykle se používají v datových centrech, serverových místnostech a dalších vysoce výkonných síťových prostředích, kde jsou kritické vysokorychlostní přenos dat a nízký přeslech. Podporují také standard 10Gigabitu Ethernet, díky čemuž je vhodný pro aplikace s vysokou šířkou pásma.
Keystone Jack CAT6A je zpětně kompatibilní s kabely CAT6, CAT5E a CAT5, díky čemuž je vhodná pro modernizaci stávající kabelové infrastruktury.
1.19 "Standard na montáži stojanu, robustní, snadno instalovatelný design, výrazně zlepšuje efektivitu práce; kompatibilní s 19" stojany na vybavení, skříně a nástěnné úchyty.
2. přední část 24 portů je označena štítky pro vhodnou identifikaci portu; Zadní strana má správce kabelu, který může efektivně vést kabel k bodu ukončení.
3. Metoda připojení: RJ45 Jack s jumperem, IDC ukončen vodorovným zapojením. Kontaktní kontakt přijímá technologii s vysokou a nízkou dislokací, která účinně snižuje hodnotu přeslechu na konci. 360 stupňový konstrukce všestranného stínění skořepiny, aby se zabránilo elektromagnetickému rušení EMC. Zadní kryt krytu stínění je upevněn konstrukcí bez šroubu, který je pohodlný a rychle se instaluje.
4. Požadavky na životní prostředí: Splňte standardy ROHS.
5. Úvod materiálu: Tento produkt Patch Panel se používá k připojení vodorovného zapojení a kabeláže pracovního prostoru ve stejném patře budovy a používá se hlavně pro přeměnu připojení kabelového zařízení a terminálových zařízení nebo adaptérů. Kabely páření produktů a páření jsou kabely zkroucené měděné nápravy a měděné nápravy.
6. Vztah mezi shodou: Používejte s konektory stejné standardní řady
7. Použitelný standard: Obecná specifikace: YD/T 926.1-2009
Substandard: YD/T 926.3-2009
8. Technické parametry:
Elektrické vlastnosti:
A. Frekvenční rozsah: 1 ～ 250 MHz
B. Pracovní napětí: 125 V
C. Odolané napětí: DC1000V (AC750V) 1 min bez rozpadu a oblouku
D. Útlum v blízkém konci: ≥3dB
E. Izolační odpor: počáteční hodnota ≥ 100 mΩ
Po konstantním vlhkém testovacím testu ≥ 100 mΩ
Mechanické vlastnosti:
A. Vložení síly a vysuzovací síla: Vložení síly není více než 20n a vysuzaná síla není menší než 20n
B. Vliv připojení konektoru: 50N 60 ± 5s
C. IDC Terminál je upnuto na 23 ~ 26AWG Twisted Pair
Trvanlivost:
A. Počet, kolikrát je vložen zástrčka a zásuvka: 750krát
B. Počet zakončení drátu: 250krát
9. Ošetření materiálem a povrchem:
A. Kovový materiál:
Držák: Ocel s válcovanou studenou nastříkán plastu
Zlatá jehla: fosfor bronzová zlaté
Terminál IDC karty: fosfor bronzový nikl
B. Nekovové materiály:
Plast: PC polykarbonát, PBT
C. Tloušťka zlaté vrstvy: 3 ~ 50U Zlato
D. Materiál PCB: FR4
10. Environmentální výkon: Teplota: -25 ～ 70 ℃ Vlhkost: ≤ 85% (teplota 85 ℃ ± 3 ℃)
Test slzného spreje:
A. Hodnota pH roztoku soli před atomizací je mezi 6,5 a 7,2 (35 ± 2 ℃);
B. Solný roztok se připravuje s chloridem sodným (chemicky čistým, analyticky čistým) a destilovaným nebo deionizovanou vodou.
Jeho koncentrace je (5 ± 0,1)% (hmotnostní procento);
C. Je přijata kontinuální atomizace a doporučená doba trvání je 48 hodin;
D. Při atomizaci je nutné zabránit nečistotám, jako je olej a prach, a teplota a vlhkost proudového vzduchu ovlivňující práci.
podmínky pro prostor.

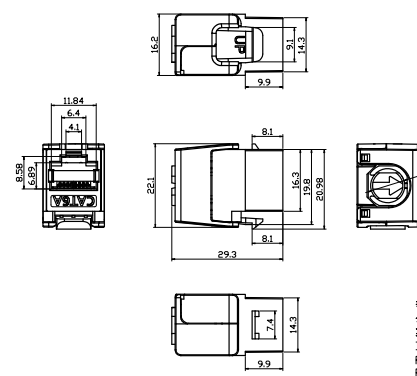

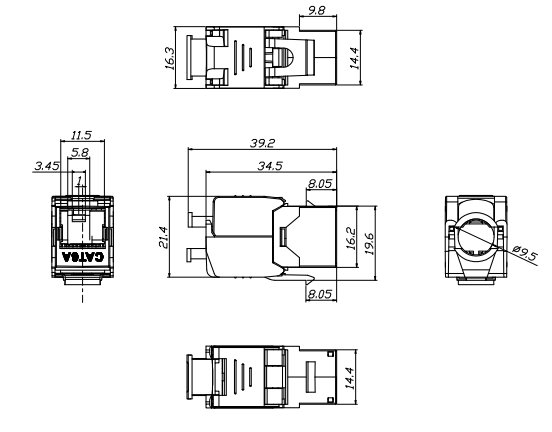

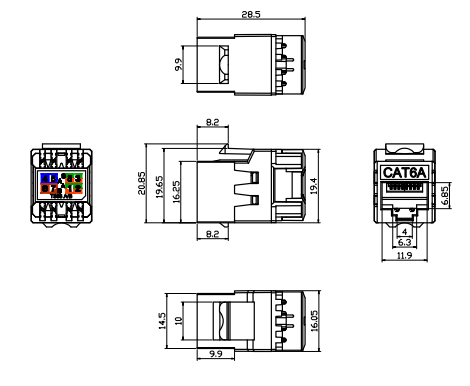

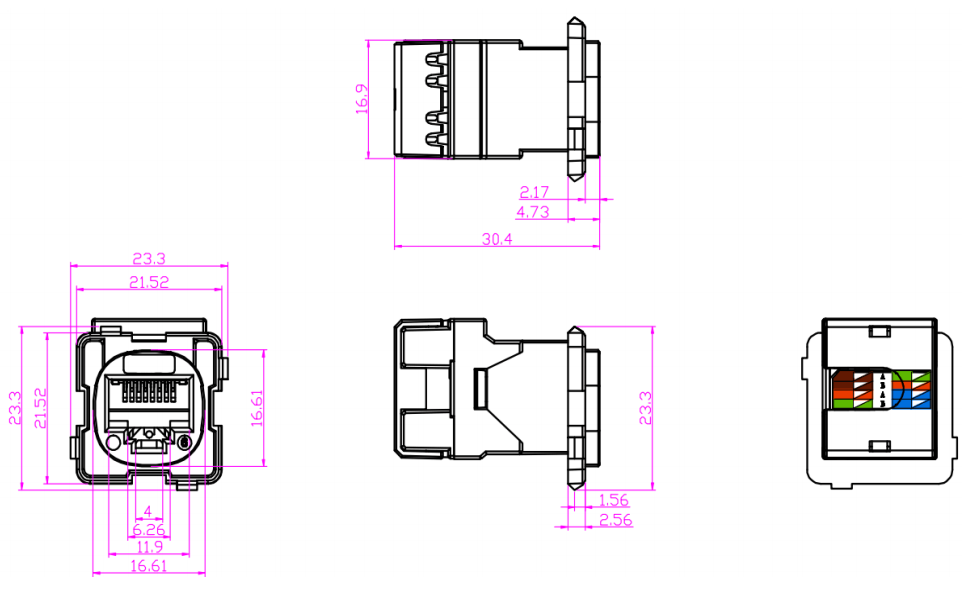

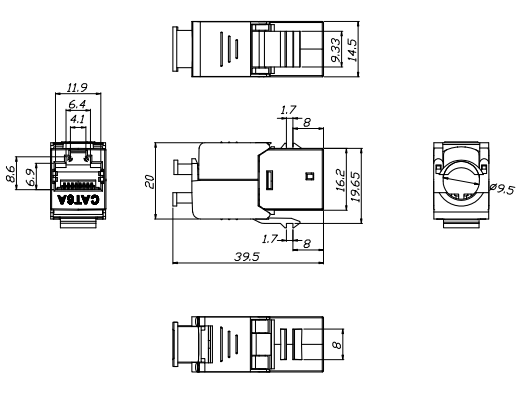

11. Obrys výkresu a maximální velikost přizpůsobená
12. Balení a úložiště: Produkt je vložen do speciálního blistrového sáčku a poté vložil do kartonové krabice a doplňky produktu jsou umístěny současně a na levém horním rohu přední části kartonu je připojeno štítky označující model produktu a množství. Zabalené výrobky by měly být skladovány ve skladu, kde je teplota okolního okolí -5 ~ ~ 30 ℃, relativní vlhkost není více než 70%a v okolním vzduchu není kyselina, alkalii a jiné korozivní plyny a doba skladování je tři roky.
Pravidelné množství balení: 10 krabic na krabici, 1 na krabici, 10 na krabici.
13. Poznámka: Použití produktu Značka: Zákazník specifikovaný balení.
Od roku 2005

Společnost Yuyao Simante Network Communication Equipment LLC

Společnost Yuyao Simante Network Communication Equipment Co., Ltd. je profesionální výrobce strukturovaných kabeláží a optických produktů, který integruje návrh, vývoj, prodej a servis.

Již téměř 20 let se snažíme co nejlépe uspokojovat potřeby našich zákazníků. Využíváme naše zkušenosti a poskytujeme jim hodnotu od samého začátku jejich online interakce. Díky propracovanému systému výzkumu a vývoje (R&D) je konzistentní kvalita produktů Simante zaručena již od fáze návrhu. Naše společnost zaměstnává více než 10 inženýrů a více než 30 technických specialistů na plný úvazek, kteří neustále přispívají svými odbornými znalostmi, zlepšují kvalitu a usnadňují inovace produktů.

17+ zkušeností v oboru

Mezi naše hlavní produkty patří zásuvkové moduly, patch panely, nástěnné čelní panely, datové zásuvky a další komponenty, které se široce používají v oblastech, jako jsou strukturované kabelážní systémy (SCS), síťová komunikace, inteligentní domácnost a automatizační systémy.

Výrobní závod má 10 standardních a specializovaných výrobních linek, 10 sad plně automatických vstřikovacích lisů, 20 poloautomatických vstřikovacích lisů a 8 jednotek různých automatických montážních zařízení, což mu umožňuje udržovat stabilní roční produkci více než 9 milionů jednotek.

Zaměření společnosti Simante na trh s high-tech produkty je klíčem k jejím vysokým standardům kvality. Nejenže přísně kontrolujeme výrobní proces, ale také zajišťujeme splnění komplexních požadavků našich zákazníků na testování prostřednictvím zavedeného testovacího systému. Udržujeme stabilní objemy exportu do Evropy, Austrálie, Afriky, Středního východu a jihovýchodní Asie a přijímáme také objednávky OEM a ODM.

Simante – tvoříme hodnotu s vámi!

Zobrazení certifikátu

Máme řadu národních patentů, také jsme prošli certifikací systému managementu jakosti ISO9001 a všechny naše produkty splňují normy.

  • EMC
  • Lvd
  • Tuv
  • Rohs
  • ISO
  • DOSAH

Zprávy

Informace o našich hlavních akcích a výstavách.

Jak si vybrat nejlepší Cat7 Keystone Jack pro nastavení sítě？ Výběr toho nejlepšího Keystone jack Kočka7 jde o tři základní faktory: typ st...
Jak snadno spravovat kabely? V moderním domácím a kancelářském prostředí, přeplněné kabely nejen ovlivňují estetiku, ale...
Jaké jsou hlavní použití propojovacích kabelů? Co jsou propojovací kabely a jaká je jejich funkce? Propojovací šňůry se používají ...
Jaké jsou typické aplikace propojovacích panelů? V moderním síťovém komunikačním inženýrství fungují propojovací panely jako "velitel dopravy", sp...
Jak používat zástrčkové konektory? V moderní elektronice a průmyslové automatizaci jsou konektory nezbytnými součástmi pro přenos si...
Jaká je role Faceplate? V moderní průmyslové výrobě, chytrých domácnostech a každodenním životě je koncept „ Čelní de...
Jak připojit klíčový jack Cat3? Cat3 Keystone Jacks jsou běžné komponenty v systémech síťové kabeláže a hlasové komunikace,...
Co je to blok zapojení 110? Blok zapojení 110 je opravný panel používaný v zapojení telefonicky a datové sítě, často v komerč...
Co je to náplast? V každodenním životě často přicházíme do kontaktu s různými kabely, ale Patch Cord ...
Jak ve strukturovaném systému kabeláž pomáhá keyneový jack CAT3 spravovat a udržovat síťové připojení? Cat3 Keystone Jack Použijte standardizované rozhraní RJ11/RJ45 pro kabely Twisted páru kate...
Co je to mužský konektor? Jaké jsou jeho struktury, materiály a aplikace? A mužský konektor je konektor s vyčnívajícími kolíky, který se obvykle používá k párování ...
Splňuje izolační odpor šňůry Cord Cord Cord Cord Cord po testu konstantního vlhkého tepla? Test konstantního vlhkého tepla je test výkonu používaný k vyhodnocení dlouhodobého používání ele...

Rozšiřování znalostí v oboru

Návrh a aplikace a Cat6a Keystone Jack jsou podobné jako u jacku CAT6 Keystone, s některými klíčovými rozdíly, které přizpůsobují vyšší schopnosti výkonnosti kabelů Cat6A. Zde je přehled o návrhu a aplikaci CAT6A Keystone Jacků:
Konstrukce a kompatibilita: Keystoneovy konektory CAT6A jsou speciálně navrženy tak, aby podporovaly Ethernetové kabely CAT6A, které jsou schopny přenášet data při vyšších rychlostech a s lepším výkonem ve srovnání s kabely CAT6 a nižší kategorie. Sledují stejný design Keystone jako ostatní klíčové konektory, což umožňuje snadnou instalaci a kompatibilitu s nástěnnými deskami Keystone, patch nebo povrchové boxy.
Výkon a šířka pásma: Keystoneovy konektory CAT6A jsou navrženy tak, aby splňovaly zvýšené požadavky na výkonnost standardů kabeláže CAT6A. Poskytují zlepšenou integritu signálu, sníženou přesun a lepší imunitu šumu ve srovnání s nižší kategorií. Kabely CAT6A a klíčové konektory mohou podporovat 10 gigabitových Ethernet (10GBase-T) na delší vzdálenosti, takže jsou vhodné pro aplikace s vysokou šířkou pásma.
Proces ukončení: Podobně jako u jiných klíčových konektorů Cat6A Keystone Jacky používají proces ukončení, který zahrnuje praskání vodičů z kabelu Ethernetu Cat6A do kontaktů nebo terminálů konektoru. Proces ukončení zajišťuje bezpečné a konzistentní připojení, ale je nezbytné dodržovat správné schémata zapojení a použít nástroj Punch-Down vhodný pro zakončení CAT6A.

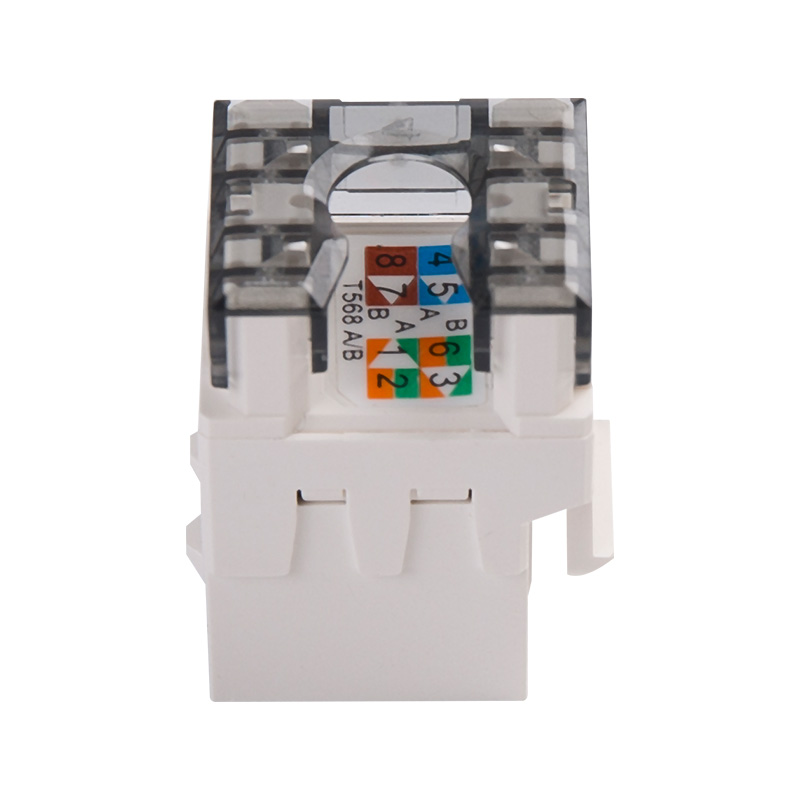

Schéma zapojení: KEYSTONE JACKS CAT6A podporují schémata zapojení T568A i T568B, což jsou průmyslové konfigurace pro připojení Ethernet. Tato barevně označená schémata poskytují konzistenci a kompatibilitu s jiným síťovým zařízením, zjednodušují instalaci a odstraňování problémů.

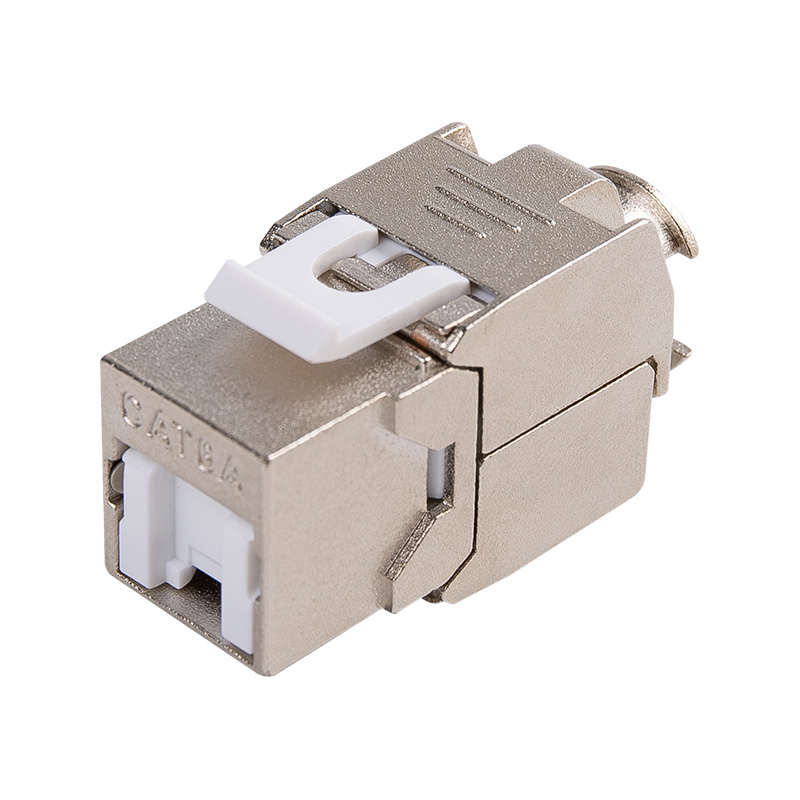

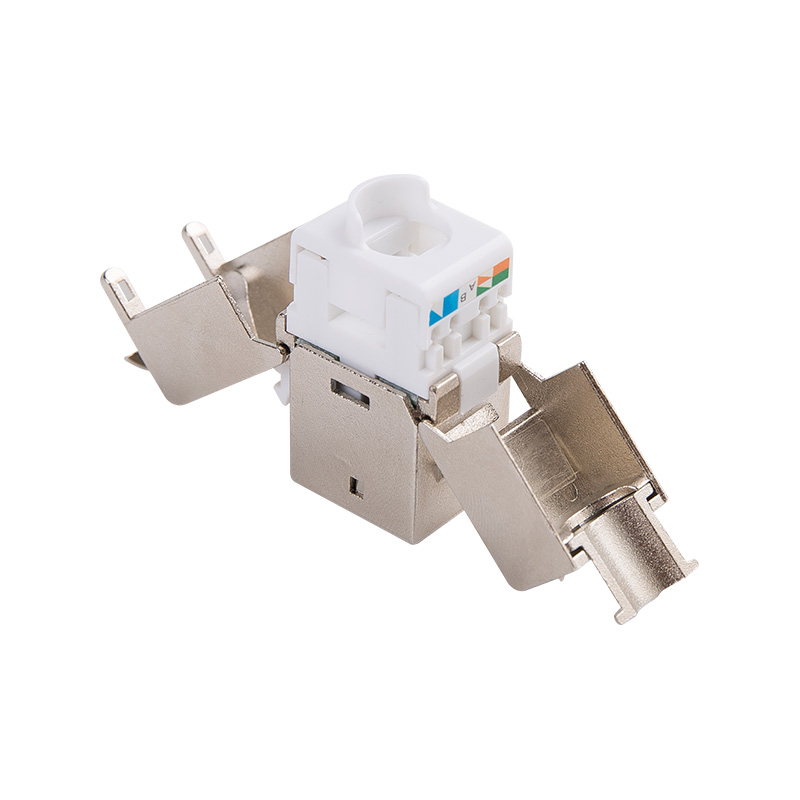

SHIELING: CAT6A KEYSTONE JACKS Obvykle mají vylepšené možnosti stínění, aby se minimalizovaly mimozemský přeslech a elektromagnetické rušení (EMI). Mohou mít individuálně chráněné páry nebo celkový štít (F/UTP nebo S/FTP), což pomáhá udržovat integritu signálu a výkon v prostředí s vysokou interferencí.
Zpětná kompatibilita: Keystoneovy konektory CAT6A jsou zaostalé kompatibilní s kabely s nižší kategorií, včetně CAT6, CAT5E a CAT5. Je však důležité si uvědomit, že použití klíčového jacku CAT6A s kabely s nižší kategorií omezí celkový výkon sítě na schopnosti používané komponenty nejnižší kategorie.
Trvanlivost a konstrukce: Keystoneovy konektory CAT6A jsou obvykle konstruovány z vysoce kvalitních materiálů, aby byla zajištěna trvanlivost a dlouhodobý výkon. Mohou představovat robustní pouzdro, zlaté kontakty pro lepší vodivost a odolnost proti korozi a spolehlivé terminály IDC (izolační přemístění) pro bezpečné ukončení drátu.
Certifikace a dodržování předpisů: Hledejte klíčové jacks CAT6A, které dodržují průmyslové standardy a certifikace, jako jsou ty, které stanoví Asociace telekomunikačních průmyslových asociací/elektronického průmyslu (TIA/EIA) a UL (Underwriters Laboratories). Tyto certifikace zajišťují kvalitu, výkon a dodržování klíčových jacků.
Klíčové konektory CAT6A se běžně používají v aplikacích, které vyžadují vyšší rychlosti přenosu dat a šířku pásma, jako jsou datová centra, podnikové sítě a vysoce výkonné síťové instalace. Poskytují spolehlivé konektivitu a podporují požadavky moderních požadavků na sítě.
Při výběru klíčového jacku CAT6A zvažte své konkrétní potřeby, instalační prostředí a kompatibilitu s jinými síťovými komponenty, abyste zajistili optimální výkon a spolehlivost.
