INDIVIDUÁLNÍ Panel patch cat5e

Domov / Produkty / Měděný systém / Oprava panelu / Panel patch cat5e

Výroba

PODROBNOSTI

Panel patch cat5e Výrobci

Panel Patch Cat5e je zařízení používané k organizaci a správě síťových kabelů ve strukturovaném systému kabeláže. Obvykle zahrnuje řadu portů, z nichž každý může být připojen k síťovému kabelu, což umožňuje snadno připojit kabely a odpojené podle potřeby. Označení „CAT5E“ se týká kategorie kabelu, který je panel navržen tak, aby podporoval, v tomto případě vylepšená kategorie 5.
1.19 "Standard na montáži stojanu, robustní, snadno instalovatelný design, výrazně zlepšuje efektivitu práce; kompatibilní s 19" stojany na vybavení, skříně a nástěnné úchyty.

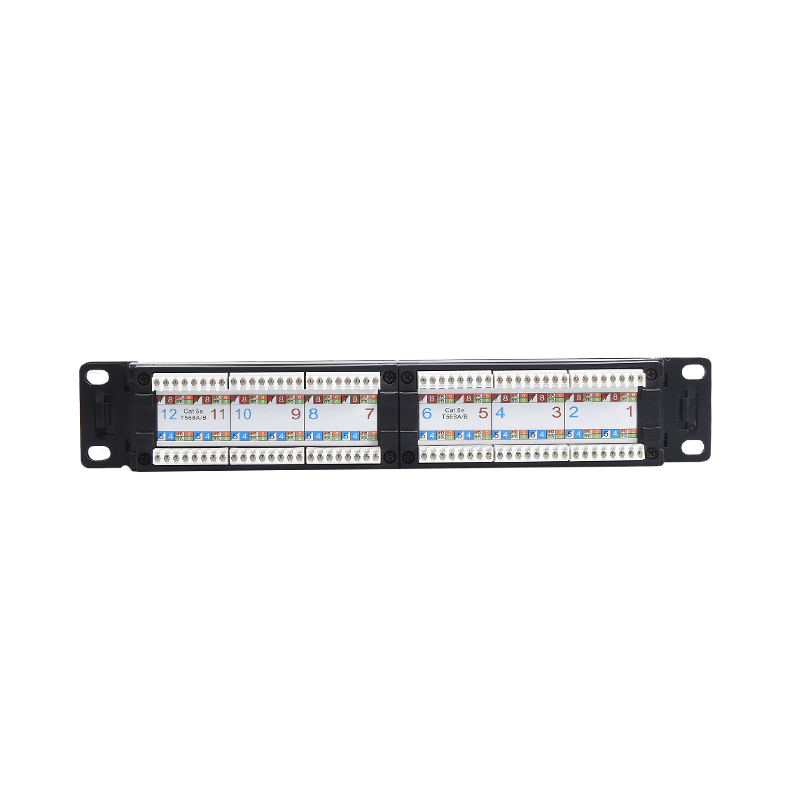

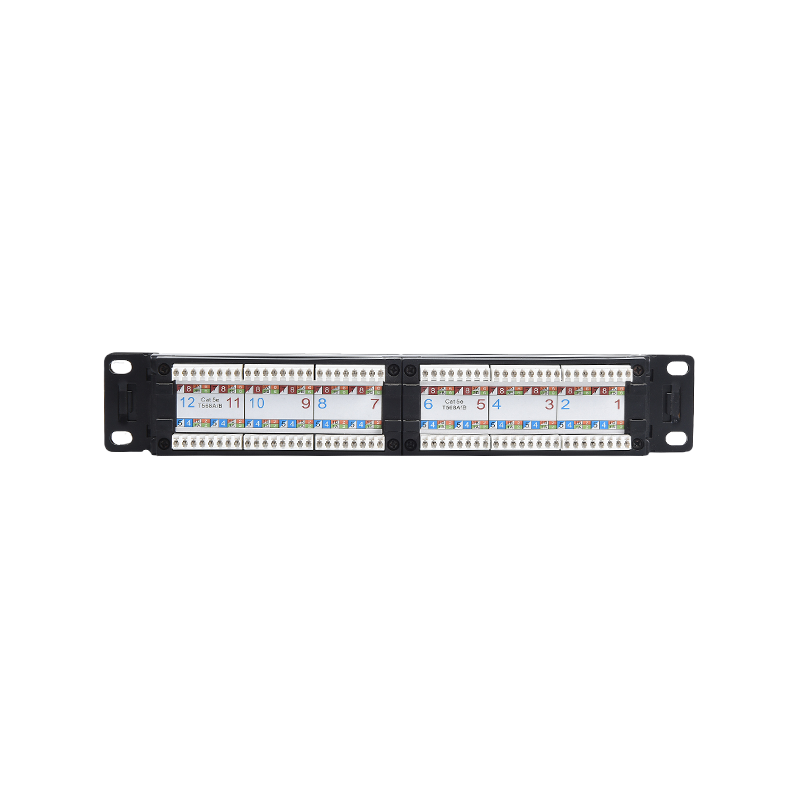

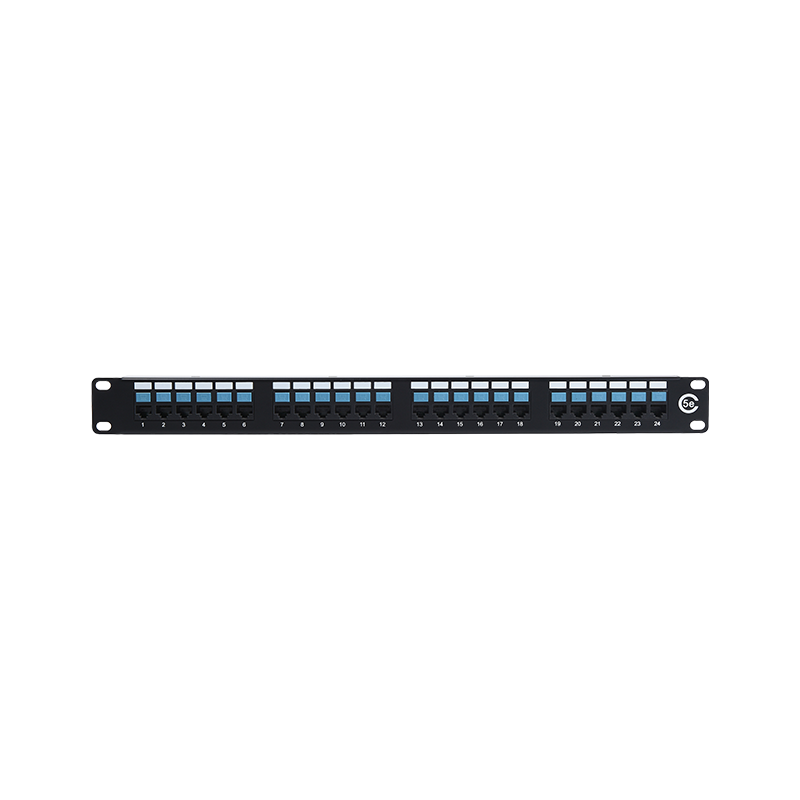

2. všech 12 a 24 portů má na přední straně štítky a velký štítek na přední straně je vhodné pro identifikaci přístavu zákazníka; Na zadní straně je správce kabelů, který může efektivně vést kabel k bodu ukončení.
3. Metoda připojení: RJ45 Jack s jumperem, IDC ukončen vodorovným zapojením. Kontaktní kontakt přijímá technologii s vysokou a nízkou dislokací, která účinně snižuje hodnotu přeslechu na konci.
4. Požadavky na životní prostředí: Splňte standardy ROHS.
5. Úvod materiálu: Tento produkt Patch Panel se používá k připojení vodorovného zapojení a kabeláže pracovního prostoru ve stejném patře budovy a používá se hlavně pro přeměnu připojení kabelového zařízení a terminálových zařízení nebo adaptérů. Kabely páření produktů a páření jsou kabely zkroucené měděné nápravy a měděné nápravy.
6. Vztah mezi shodou: Používejte s konektory stejné standardní řady
7. Použitelný standard: Obecná specifikace: YD/T 926.1-2009
Substandard: YD/T 926.3-2009
8. Technické parametry:
Elektrické vlastnosti:
A. Frekvenční rozsah: 1 ～ 100 MHz
B. Pracovní napětí: 125 V
C. Odolané napětí: DC1000V (AC750V) 1 min bez rozpadu a oblouku
D. Klavní útlum Crosstalk Další: ≥ 4dB
E. Izolační odpor: počáteční hodnota ≥ 100 mΩ
Po konstantním vlhkém testovacím testu ≥ 100 mΩ
Mechanické vlastnosti:
A. Vložení síly a vysuzovací síla: Vložení síly není více než 20n a vysuzaná síla není menší než 20n
B. Vliv připojení konektoru: 50N 60 ± 5s
C. IDC Terminál je upnuto na 23 ~ 26AWG Twisted Pair
Trvanlivost:
A. Počet, kolikrát je vložen zástrčka a zásuvka: 750krát
B. Počet zakončení drátu: 250krát
9. Ošetření materiálem a povrchem:
A. Kovový materiál:
Držák: Ocel s válcovanou studenou nastříkán plastu
Zlatá jehla: fosfor bronzová zlaté
Terminál IDC karty: fosfor bronzový nikl
B. Nekovové materiály:
Plast: PC polykarbonát, abs
C. Tloušťka zlaté vrstvy: 6 ~ 50U Zlato
D. Materiál PCB: FR4
10. Environmentální výkon: Teplota: -25 ～ 70 ℃ Vlhkost: ≤ 85% (teplota 85 ℃ ± 3 ℃)
Test slzného spreje:
A. Hodnota pH roztoku soli před atomizací je mezi 6,5 a 7,2 (35 ± 2 ℃);
B. Solný roztok se připravuje s chloridem sodným (chemicky čistým, analyticky čistým) a destilovaným nebo deionizovanou vodou.
Jeho koncentrace je (5 ± 0,1)% (hmotnostní procento);
C. Je přijata kontinuální atomizace a doporučená doba trvání je 48 hodin;
D. Při atomizaci je nutné zabránit nečistotám, jako je olej a prach, a teplota a vlhkost proudového vzduchu ovlivňující práci.
podmínky pro prostor.
11. Obrys výkresů a maximální velikost přizpůsobená.
12. Balení a úložiště: Produkt je vložen do speciálního blistrového sáčku a poté vložil do kartonové krabice a doplňky produktu jsou umístěny současně a na levém horním rohu přední části kartonu je připojeno štítky označující model produktu a množství. Zabalené výrobky by měly být skladovány ve skladu, kde je teplota okolního okolí -5 ~ ~ 30 ℃, relativní vlhkost není více než 70%a v okolním vzduchu není kyselina, alkalii a jiné korozivní plyny a doba skladování je tři roky.
Pravidelné množství balení: 10 krabic na krabici, 1 na krabici, 10 na krabici.
13. Poznámka: Použití produktu Značka: Zákazník specifikovaný balení.
Od roku 2005

Společnost Yuyao Simante Network Communication Equipment LLC

Společnost Yuyao Simante Network Communication Equipment Co., Ltd. je profesionální výrobce strukturovaných kabeláží a optických produktů, který integruje návrh, vývoj, prodej a servis.

Již téměř 20 let se snažíme co nejlépe uspokojovat potřeby našich zákazníků. Využíváme naše zkušenosti a poskytujeme jim hodnotu od samého začátku jejich online interakce. Díky propracovanému systému výzkumu a vývoje (R&D) je konzistentní kvalita produktů Simante zaručena již od fáze návrhu. Naše společnost zaměstnává více než 10 inženýrů a více než 30 technických specialistů na plný úvazek, kteří neustále přispívají svými odbornými znalostmi, zlepšují kvalitu a usnadňují inovace produktů.

17+ zkušeností v oboru

Mezi naše hlavní produkty patří zásuvkové moduly, patch panely, nástěnné čelní panely, datové zásuvky a další komponenty, které se široce používají v oblastech, jako jsou strukturované kabelážní systémy (SCS), síťová komunikace, inteligentní domácnost a automatizační systémy.

Výrobní závod má 10 standardních a specializovaných výrobních linek, 10 sad plně automatických vstřikovacích lisů, 20 poloautomatických vstřikovacích lisů a 8 jednotek různých automatických montážních zařízení, což mu umožňuje udržovat stabilní roční produkci více než 9 milionů jednotek.

Zaměření společnosti Simante na trh s high-tech produkty je klíčem k jejím vysokým standardům kvality. Nejenže přísně kontrolujeme výrobní proces, ale také zajišťujeme splnění komplexních požadavků našich zákazníků na testování prostřednictvím zavedeného testovacího systému. Udržujeme stabilní objemy exportu do Evropy, Austrálie, Afriky, Středního východu a jihovýchodní Asie a přijímáme také objednávky OEM a ODM.

Simante – tvoříme hodnotu s vámi!

Zobrazení certifikátu

Máme řadu národních patentů, také jsme prošli certifikací systému managementu jakosti ISO9001 a všechny naše produkty splňují normy.

  • EMC
  • Lvd
  • Tuv
  • Rohs
  • ISO
  • DOSAH

Zprávy

Informace o našich hlavních akcích a výstavách.

Jak si vybrat nejlepší Cat7 Keystone Jack pro nastavení sítě？ Výběr toho nejlepšího Keystone jack Kočka7 jde o tři základní faktory: typ st...
Jak snadno spravovat kabely? V moderním domácím a kancelářském prostředí, přeplněné kabely nejen ovlivňují estetiku, ale...
Jaké jsou hlavní použití propojovacích kabelů? Co jsou propojovací kabely a jaká je jejich funkce? Propojovací šňůry se používají ...
Jaké jsou typické aplikace propojovacích panelů? V moderním síťovém komunikačním inženýrství fungují propojovací panely jako "velitel dopravy", sp...
Jak používat zástrčkové konektory? V moderní elektronice a průmyslové automatizaci jsou konektory nezbytnými součástmi pro přenos si...
Jaká je role Faceplate? V moderní průmyslové výrobě, chytrých domácnostech a každodenním životě je koncept „ Čelní de...
Jak připojit klíčový jack Cat3? Cat3 Keystone Jacks jsou běžné komponenty v systémech síťové kabeláže a hlasové komunikace,...
Co je to blok zapojení 110? Blok zapojení 110 je opravný panel používaný v zapojení telefonicky a datové sítě, často v komerč...
Co je to náplast? V každodenním životě často přicházíme do kontaktu s různými kabely, ale Patch Cord ...
Jak ve strukturovaném systému kabeláž pomáhá keyneový jack CAT3 spravovat a udržovat síťové připojení? Cat3 Keystone Jack Použijte standardizované rozhraní RJ11/RJ45 pro kabely Twisted páru kate...
Co je to mužský konektor? Jaké jsou jeho struktury, materiály a aplikace? A mužský konektor je konektor s vyčnívajícími kolíky, který se obvykle používá k párování ...
Splňuje izolační odpor šňůry Cord Cord Cord Cord Cord po testu konstantního vlhkého tepla? Test konstantního vlhkého tepla je test výkonu používaný k vyhodnocení dlouhodobého používání ele...

Rozšiřování znalostí v oboru

Design a vlastnosti a Panel patch cat5e jsou zaměřeny na poskytnutí spolehlivého a organizovaného řešení pro ukončení a správu kabelů CAT5E v síťové infrastruktuře. Zde je přehled o designu a funkcích, které se běžně vyskytují v panelech patch Cat5e:
Konfigurace portů: Panely Cat5e Patch obvykle přicházejí v konfiguracích v rozsahu od 12 portů do 48 nebo více portů. Porty jsou navrženy tak, aby vyhovovaly konektorům RJ45, které se běžně používají pro kabely Ethernet Cat5e. Hustota portu se může lišit v závislosti na konkrétních potřebách instalace sítě.
Styl ukončení: Patch Panely Cat5e mají styl ukončení punču. K bezpečnému ukončení jednotlivých kabelových vodičů používají terminály IDC (izolační posun), často ve stylu 110 nebo Krone. Proces ukončení punč-down zajišťuje spolehlivé a konzistentní spojení, což minimalizuje riziko ztráty signálu nebo rušení.
Schéma zapojení: Panely Cat5E podporují schémata zapojení T568A i T568B, což jsou průmyslové konfigurace pro připojení Ethernet. Panely jsou obvykle označeny barevným kódováním nebo označením označujícími odpovídající schéma zapojení, což usnadňuje sledování správného vzoru zapojení během instalace nebo odstraňování problémů.
Správa kabelů: Panely Cat5e Patch často zahrnují funkce správy kabelů, které pomáhají organizovat a zabezpečit síťové kabely. Tyto funkce mohou zahrnovat pruhy pro správu kabelů, kabelové vazby nebo smyčky, které umožňují správné směrování a reliéf napětí. Možnosti správy kabelů zajišťují úhledný a organizovaný vzhled, stejně jako lepší proudění vzduchu a přístupnost v síťové skříni nebo stojanu.
Označování a identifikace: Panely Cat5e mají možnosti označování pro identifikaci a dokumentaci každého připojení portů. Panely mohou zahrnovat předem tištěné štítky nebo pole s prázdnými štítky, kde mohou správci označit nebo vytisknout odpovídající čísla portů, názvy zařízení nebo jiné relevantní informace. Správné označování zjednodušuje identifikaci kabelů, řešení problémů a údržby.
Možnosti montáže: Panely CAT5E jsou navrženy pro snadnou instalaci a integraci do síťových skříní, stojanů nebo nástěnných krytů. Obvykle mají standardní 19palcové rozměry stojanu, což umožňuje bezproblémovou integraci s jiným síťovým zařízením. Některé panely mohou také nabídnout možnosti pro instalaci na zeď a poskytovat flexibilitu pro různé instalační scénáře.
Kompatibilita: Panely CAT5E jsou zaostalé kompatibilní s kabely s nižší kategorií, jako jsou CAT5 a CAT3. Tato kompatibilita umožňuje bezproblémovou integraci se stávající síťovou infrastrukturou. Je však důležité si uvědomit, že použití panelu CAT5E s kabely s nižší kategorií omezí celkový výkon sítě na schopnosti používané komponenty nejnižší kategorie.
Soulad a certifikace: Hledejte panely Patch Cat5E, které dodržují průmyslové standardy a certifikace, jako jsou ty, které stanoví Asociace asociace telekomunikačních průmyslových asociace/elektronického průmyslu (TIA/EIA) a UL (Underwriters Laboratories). Soulad zajišťuje, že panel opravy splňuje standardy výkonu a bezpečnosti potřebné pro spolehlivé připojení sítě.
Panely Cat5E Patch se běžně používají v malých a středních sítích nebo v domácnostech, kde je primární standardem přenosu dat Gigabit Ethernet (1000Base-T). Poskytují nákladově efektivní řešení pro organizaci a správu síťových připojení, zajišťují efektivní přenos signálu a zjednodušení údržby sítě a řešení problémů.
